在當今快速發展的電子科技領域，CMOS電壓比較器作為連接模擬信號與數字邏輯的關鍵組件，扮演著至關重要的角色。其中，AiP331LV和AiP393LV以其卓越的性能指標和廣泛的適用性脫穎而出，成為低壓高效、高精度比較領域的理想選擇。

低壓高效的代表作

AiP331LV和AiP393LV設計專為低壓應用而生，電源電壓范圍在2V至5.5V之間，這使得它們能夠完美適配各種低壓電子設備，如便攜式和電池供電設備等。特別是對于那些對功耗有嚴格要求的應用場景，這兩款芯片憑借其出色的低壓工作能力，能夠顯著延長設備使用時間，提供更持久的續航能力。

高精度與低功耗的結合

輸入失調電壓典型值僅為1.7mV，確保了比較結果的準確無誤，滿足了高精度應用的需求。同時，每個通道的靜態電流典型值為60μA，這種低功耗設計有效降低了整體功耗，進一步增強了設備的能效比。此外，傳輸延遲為300ns(100mV過驅動)，保證了信號的及時傳輸和處理，適用于需要高速響應的應用場合。

寬廣的工作溫度范圍與靈活的設計

這兩款芯片能夠在-40°C至+125°C的寬溫度范圍內穩定運行，適應各種惡劣環境，確保系統在極端條件下的可靠性和穩定性。開漏輸出設計支持多個比較器并聯使用，增加了電路設計的靈活性，使其可以輕松集成到復雜的系統中。最大輸出電流為20mA（VCC=2.7V），足以驅動晶體管和邏輯系統，進一步拓寬了它們的應用范圍。

多樣化的封裝形式

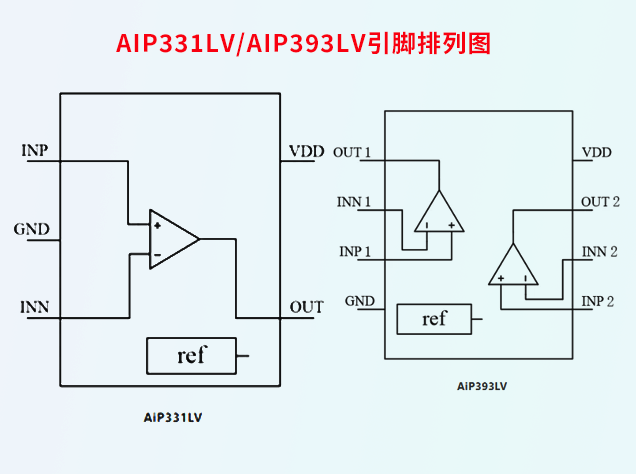

為了滿足不同應用場景的需求，AiP331LV提供了SOT23-5封裝，而AiP393LV則采用了SOP8封裝。不同的封裝形式不僅方便了工程師們根據實際需求進行選擇，同時也體現了制造商對細節的關注和對用戶體驗的高度重視。

應用廣泛

由于其出色的性能特點，AiP331LV和AiP393LV被廣泛應用于包括但不限于便攜式設備、電池供電系統以及傳感器接口電路等各種低壓電子系統中。無論是消費電子產品還是工業自動化控制，這些芯片都能發揮出重要作用，助力實現更加智能、高效的產品設計。

總之，AiP331LV和AiP393LV通過其低壓高效、高精度比較、低功耗設計、寬溫度范圍適應性及靈活的封裝選項，展現了其在現代電子系統中的巨大潛力和廣泛應用前景。隨著技術的進步和市場需求的變化，這兩款CMOS電壓比較器將繼續推動電子產品的創新與發展，為用戶提供更多可能。如需AiP331LV和AiP393LV產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
