在電源管理領域，隨著技術的不斷進步和應用場景的日益復雜，傳統的單向電源已經難以滿足一些特殊需求。四象限電源作為一種能夠吸收和提供正負電流與電壓的新型電源，正在逐漸受到關注。它不僅可以產生正電壓，還能根據需要吸收電流，這種靈活性使其在多種復雜應用中表現出色。

四象限電源的定義與優勢

四象限電源是一種能夠提供和吸收正負電流及電壓的電源。與簡單的電壓轉換器不同，四象限電源不僅能夠從輸入電壓生成固定的輸出電壓，還能根據需要吸收電流，實現電流的雙向流動。這種特性使得四象限電源在需要精確控制電壓和電流的應用中具有顯著優勢，例如在控制與電容相連的電壓節點時，四象限電源可以快速放電，實現電壓的精確調節。

四象限電源的應用場景

四象限電源的應用場景非常廣泛。在實驗室中，它常被用作通用電源，用戶可以通過設置固定電流來測試 LED 等元件。太陽能電池也可以利用四象限電源作為負載，吸收預定電流。此外，四象限電源還可以用于 LCD 技術為窗戶玻璃著色，通過精確設置正負電壓來產生合適的色調，適應不同的光線和亮度需求。

ADI LT8714：四象限穩壓器控制器

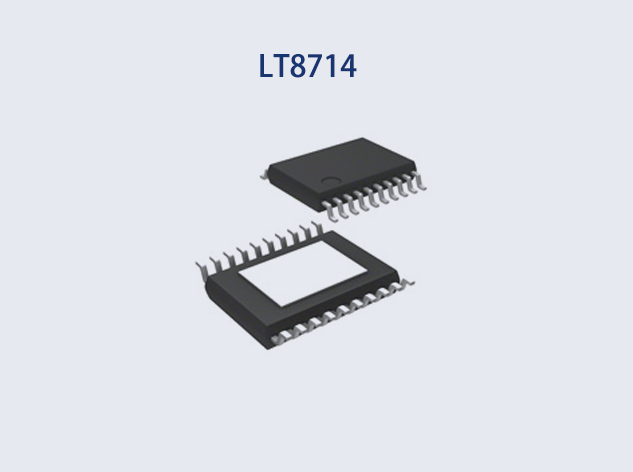

ADI的 LT8714 是一款專為四象限穩壓器設計的控制器，它具備實現四象限調節所需的全部功能。LT8714 可以精確維持 0 V 的電壓，支持電流的雙向流動，從而實現靈活的電壓和電流控制。其簡化電路圖包括控制器 IC 和功率級，功率級由兩個電感 L1 和 L2、兩個開關 Q1 和 Q2 以及耦合電容 CC 組成。LT8714 的數據手冊詳細描述了每個象限的操作以及象限轉換行為。

LT8714 的特性與優勢

LT8714 提供了多種特性，使其在四象限電源應用中表現出色。它支持雙極性輸出，能夠干凈地完成通過 0V 的轉換，輸出既能供應也能吸收電流，以提供任何所需的輸出電壓。其 CTRL 引腳允許從外部設定輸出電壓，輸入范圍寬至 4.5V 至 80V，適用于多種電源環境。此外，LT8714 還具備電源良好指示引腳 (PG)、高達 750kHz 的開關頻率以及可同步至外部時鐘的功能，進一步增強了其靈活性和可靠性。

替代方案與成本考量

雖然存在一些替代四象限穩壓器的方法，例如通過并聯連接開關穩壓器拓撲來支持多象限功能，但這些方法通常成本較高。相比之下，使用專用的四象限解決方案，如 LT8714，不僅電路設計簡單，而且操作可靠，特別是在臨界 0V 交越點附近，能夠提供干凈、穩定的操作。

注：中芯巨能代理銷售ADI旗下全系列IC電子元器件，如需LT8714等產品產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總結

四象限電源以其靈活的電流和電壓控制能力，在多種復雜應用中展現出巨大的潛力。ADI 的 LT8714 作為一款高性能的四象限穩壓器控制器，提供了全面的功能和廣泛的適用性，是實現四象限電源的理想選擇。無論是在實驗室測試、太陽能電池應用還是智能窗戶著色等領域，LT8714 都能提供高效、可靠的電源管理解決方案，滿足現代電子系統對電源靈活性和精確控制的需求。
