隨著傳統工業與現代科技的深度融合，AC-DC 數字電源作為電能轉換的關鍵技術，正逐漸成為電力電子領域的重要焦點。它不僅能夠高效地將交流電轉換為直流電，還能通過軟件編程實現電流限制、過溫保護和輸出電壓設定等功能，是現代電力電子基礎設施中不可或缺的核心組件。

從工廠車間的自動化設備到數據中心的服務器集群，AC-DC 數字電源憑借其數字化控制架構（如 DSP/MCU），能夠精準調節 PWM 波形和閉環反饋參數，從而顯著提升電網能量的轉換效率和輸出精度。然而，隨著電力電子系統向更高功率密度和智能化方向發展，如何在復雜的電磁環境中保障 AC-DC 數字電源的安全性和能效性，已成為行業面臨的重大挑戰。

在 AC-DC 數字電源的常見電路拓撲架構中，PFC（功率因數校正）+LLC 諧振變換器是主流方案。這種架構通常需要兩顆主控芯片（DSP/MCU）協同工作：原邊芯片負責 PFC 控制，副邊芯片負責 LLC 部分以及對外的信息交互。在整個電源系統中，數字隔離器作為實現不同電位電路間數字信號傳輸與電氣隔離的關鍵元器件，肩負著保障系統安全與性能的重要使命。

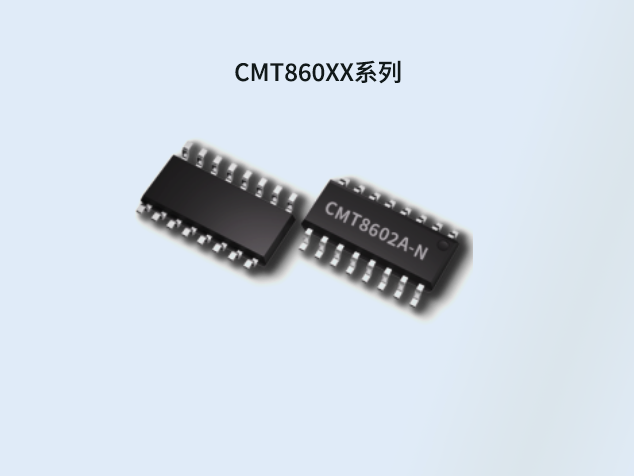

華普微的數字隔離器在 AC-DC 電源中的應用方案，為解決這一挑戰提供了有效的技術路徑。在 PFC 整流部分，隔離驅動器 CMT860XX 用于實現 PFC 高壓電路與原邊 DSP 控制電路之間的電氣隔離。它不僅能有效阻擋高壓電路產生的電磁干擾向控制電路傳播，還能放大與增強控制電路的輸出信號，確保功率開關管的導通和關斷要求，從而保障控制信號的準確性和穩定性。

與之配合的隔離運放器 CMT1300/1311 則承擔了電氣隔離和信號采集的雙重任務。它能夠精準采集 PFC 整流部分的輸出電流信號與電壓信號，并將其轉換為控制電路可以處理的信號，為電源的穩定控制提供準確的判斷依據。在直流功率轉換部分，隔離驅動器 CMT860XX 同樣發揮著重要作用，它不僅實現了 LLC 高壓電路與副邊 DSP 控制電路之間的電氣隔離，還通過放大與增強控制電路的輸出信號，提高了整個電源系統的抗干擾能力。

LLC 諧振變換器依賴精確的開關時序控制來實現軟開關（如零電壓開關 ZVS 和零電流開關 ZCS），以降低開關損耗。CMT860XX 能夠準確地傳遞控制電路發出的開關信號，確保功率開關管按照預定的時序進行導通和關斷，從而實現高效的功率轉換。此外，數字隔離器 CMT812X 用于實現副邊 DSP 控制電路與外部通信電路之間的電氣隔離。它能夠有效抑制共模噪聲、差模噪聲和地電位差對通信的干擾，顯著增強 CAN 通信信號的抗干擾能力，大幅降低誤碼率，保障通信數據傳輸?shù)目煽啃浴?/p>

在 PFC 整流部分與直流功率轉換部分之間，數字隔離器 CMT812X/CMT804X 用于實現原邊控制電路與副邊控制電路之間的電氣隔離，進一步完善了整個電源系統的隔離防護體系。通過這種多層次的隔離設計，華普微的數字隔離器不僅提升了 AC-DC 數字電源的可靠性和安全性，還為系統的高效運行提供了堅實保障。

華普微的數字隔離器方案為 AC-DC 數字電源的升級提供了有力支持。它不僅解決了復雜電磁環境下的信號傳輸和電氣隔離問題，還通過優化的電路設計和高性能的隔離器件，提升了電源系統的整體性能。隨著電力電子系統對安全性和能效性的要求不斷提高，華普微的數字隔離器技術有望在更多應用場景中發揮重要作用，推動 AC-DC 數字電源技術的進一步發展。

注：我司是代理銷售華普微旗下全系列IC電子元器件，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
