在現代電源系統中，從高壓輸入（如48V）轉換至極低電壓輸出（如3.3V）的需求日益增加，尤其常見于服務器、通信設備和工業控制系統。然而，直接降壓面臨占空比過小、效率低下等問題。代理銷售ADI旗下全系列IC電子元器件-中芯巨能將介紹幾種主流的高效率轉換方案，并分析其優劣，幫助工程師進行合理設計選型。

一、單級降壓架構的問題與限制

使用單一同步降壓轉換器從48V降至3.3V是最直觀的方法，但在實際應用中存在顯著挑戰：

占空比極低：根據

在48V輸入、3.3V輸出條件下，占空比約為7%。若開關頻率為1MHz（周期1000ns），則導通時間僅為70ns。

峰值電流高：由于導通時間短，電感L1必須承受較大的電壓差（約44.7V），導致電流迅速上升，需選用較大電感值以抑制峰值電流，進而帶來更高的功率損耗。

以ADI的LTM8027為例，在此條件下僅能實現約80%的轉換效率，難以滿足高性能系統對效率的要求。

二、兩級級聯架構：中間電壓法

為提升效率，常見的替代方案是采用兩級降壓結構，即先將高壓轉換為一個中間電壓（如12V），再進一步降至目標電壓。

第一級：使用LTM8027將48V轉為12V，效率可達92%以上；

第二級：使用LTM4624將12V轉為3.3V，效率約為90%；

整體效率：83%，優于單級架構的80%。

雖然增加了組件數量，但每一級工作在更理想的占空比范圍內，降低了電感峰值電流，提高了系統的穩定性與可靠性。此外，該方法還便于模塊化設計，適用于多路輸出需求。

三、混合式降壓控制器：LTC7821創新方案

對于追求更高效率和更緊湊布局的設計，LTC7821提供了一種融合電荷泵與同步降壓技術的混合架構：

核心原理：通過C1和C2組成的電荷泵將輸入電壓減半，再由同步降壓電路調節輸出電壓；

優勢特點：

占空比優化為 $D=2\times V_{OUT}\mathrm{/}{V}_{IN}$D=2×VOUT/VIN，顯著高于傳統單級結構；

轉換效率高達97%（500kHz下，48V→12V）；

外部MOSFET只需承受較低電壓，有利于降低導通損耗；

支持并聯多相配置，可擴展至25A以上輸出電流；

采用軟開關技術，改善EMI性能。

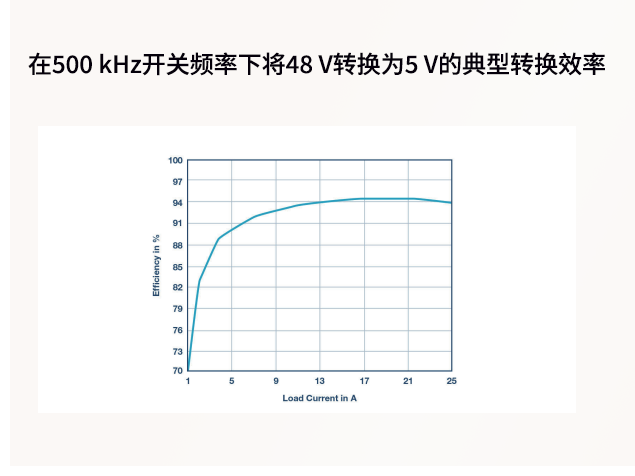

圖1展示了在不同負載條件下的典型效率曲線，在13A~24A之間效率超過94%，表現出色。

如需LTM8027、 LTC7821產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

四、拓撲選擇建議與工程考量

五、總結

在面對48V轉3.3V等高壓直降低壓的挑戰時，傳統的單級降壓架構因占空比過小而效率受限。兩級級聯結構雖增加復雜度，卻提供了更高的穩定性和效率；而LTC7821為代表的混合式控制器則結合了電荷泵與降壓拓撲的優勢，實現了高效、緊湊的設計方案。
