為了幫助工程師們更高效地進行觸摸相關方案的開發，并優化最終用戶的體驗，中微愛芯基于其豐富的項目經驗，針對觸摸芯片硬件設計中的常見問題進行了系統梳理。本文檔旨在為工程師提供一套詳細的設計指南，涵蓋從電阻選擇到信號處理等多方面的最佳實踐。

觸摸電阻值的選擇

AiP8F32XX系列建議使用1KΩ的電阻。

AiP8F35XX系列則推薦采用10KΩ的電阻。

GND連接方式（僅適用于AiP8F32XX系列）

布局原則

VDD端口連接的消抖電容、P07端口的觸摸基準電容CX的GND和芯片GND應盡可能靠近，且至總GND的連線需盡量短，以增強EFT性能和CS性能。不合理的布局可能導致無法通過EFT或注入電流實驗。

具體實施方法

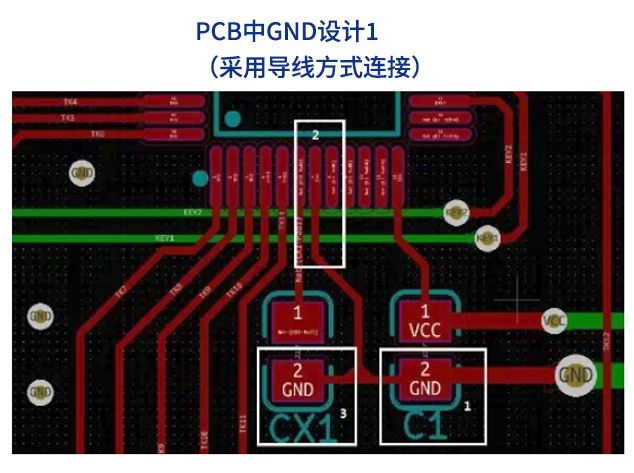

可選導線連接或覆銅連接兩種方式，后者可通過增加頂層與底層GND覆銅間的過孔來提高EFT性能。

單面板設計時，確保芯片地距離總地盡可能短且避免銳角走線；雙面板則建議GND覆銅。

走線寬度要求

VDD與GND走線寬度至少為30mil。

觸摸走線要求

TouchPad到MCU觸摸引腳的走線TKline應盡量短且細（7-10mil），所有觸摸走線長度控制在18CM以內，確保高靈敏度并能通過CS10V實驗。

建議將觸摸芯片放置于PCB中央位置，觸摸按鍵對稱布置，有助于保持一致的走線和靈敏度。

高壓信號處理

在檢測引腳附近添加RC濾波模塊可有效處理高壓信號。

過零信號檢測時，推薦使用隔離式檢測方法，并在芯片檢測端口添加RC濾波模塊。可選光耦隔離或三極管隔離。

當觸摸走線接近220V交流電壓時，若發現數據異常，則需檢查是否存在干擾。解決辦法包括重新布線遠離高壓源或?qū)CB開槽（至少5mm）。

信號線處理

通信接口處理

UART、I2C、SPI等接口與外部MCU或WIFI通信時，建議在通信引腳上加裝100~220pF電容，并串聯100-510歐姆電阻形成RC濾波，以減少外部干擾。

與其他驅動芯片連接

對于與LED、LCD、時鐘電路等驅動芯片相連的情況，同樣建議采用上述RC濾波配置。

模擬信號輸入

AD轉換器、編碼器輸入及紅外輸入等場合，建議先經過RC濾波再接入MCU引腳，確保信號質量。

通過遵循上述設計指南，工程師可以顯著提升觸摸方案的開發效率，并改善終端產品的用戶體驗。中微愛芯致力于持續改進和完善這些指導原則，助力客戶實現更加穩定可靠的產品設計。
