近日，全球領先的分立半導體與無源電子元件制造商Vishay宣布推出一款基于無引線鍵合（Bonded Wireless, BWL）封裝技術的全新80 V TrenchFET? Gen IV N溝道功率MOSFET——SiEH4800EW。該器件憑借行業領先的導通電阻和優化的熱管理性能，為工業類高功率密度應用提供了高效、緊湊的解決方案。如需SiEH4800EW產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

性能亮點：更低導通電阻，更優熱設計

在10V柵極驅動電壓下，SiEH4800EW的典型導通電阻（RDS(on)）僅為0.88mΩ，較同尺寸競品降低了約15%。這一突破性的低導通電阻顯著減少了傳導損耗，從而提升了系統整體效率。此外，其最大結到殼熱阻（RthJC）為0.36°C/W，比同類產品低18%，有助于改善器件在高負載下的熱表現，延長使用壽命。

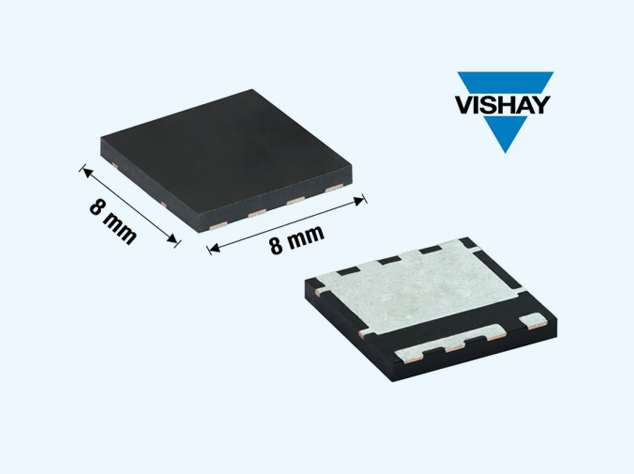

該MOSFET采用8mm x 8mm的緊湊型表面貼裝封裝，厚度僅1mm，相較傳統的TO-263封裝方案，PCB占用面積減少達50%，非常適用于對空間敏感的設計場景，如電機控制、機器人及電池管理系統等。

封裝創新：提升焊接可靠性與電流能力

SiEH4800EW采用了融合焊盤設計，將源極焊盤的可焊面積擴大至3.35 mm2，是傳統PIN腳焊接面積的四倍。這一設計有效降低了PCB與器件之間的電流密度，顯著降低電遷移風險，提高了長期運行的穩定性與可靠性。

此外，該器件還具備增強型側翼焊錫吸附結構，不僅提升了焊接工藝的良率，也便于通過目視方式檢測焊點質量，進一步保障了制造過程中的可檢性和一致性。

應用廣泛，支持高溫與高頻工況

SiEH4800EW適用于多種高要求工業場景，包括同步整流、Oring電路、電機驅動控制器、電動工具、焊接設備、等離子切割機、電池管理系統、機器人以及3D打印機等。得益于其BWL封裝結構，該MOSFET的寄生電感被降至最低，從而支持更高的開關頻率和更大的電流承載能力。同時，器件可在高達+175°C的工作溫度下穩定運行，滿足嚴苛環境下的應用需求。

在環保與品質方面，SiEH4800EW符合RoHS標準，不含鹵素，并經過100% Rg測試和雪崩能量測試（UIS），確保出廠產品的穩定性和一致性。

結語

隨著工業設備向小型化、高效化方向發展，功率MOSFET在系統能效和可靠性中扮演著越來越關鍵的角色。Vishay推出的這款SiEH4800EW，憑借其出色的電氣性能、創新的封裝技術和廣泛的適用性，為工程師在電源設計中提供了新的高性能選項，有望在多個高端工業領域加速落地應用。
