在移動終端多頻、寬頻蜂窩通訊設計中，天線調諧器件是優化天線性能的核心組件。本文聚焦天線調諧器的 COFF（寄生電容）、RON（導通電阻）、ROFF（關斷電阻）三大關鍵參數，結合口徑調諧與阻抗調諧兩種典型應用場景，分析其對電小天線輻射性能的影響，為工程師器件選型與性能優化提供技術參考。

一、參數影響的應用背景

RON、ROFF、COFF 均屬于調諧器小信號參數，主要作用于天線無源指標（諧振頻率、回波損耗、峰值效率）。移動終端常用單極子、偶極子、IFA 等末端開路天線，這類天線具有體積小、易集成、寬帶匹配性好的優勢，其調諧核心是通過改變等效電參數（容值 / 感值）調整有效輻射口徑或端口阻抗，而調諧器的 COFF、RON、ROFF 會直接干擾這一過程。

二、COFF 對天線頻偏的影響機制

1. 口徑調諧的電容加載原理

末端開路天線可等效為開路端 “加載” 無窮小電容 / 無窮大電感，通過加載電容增大等效輻射口徑，使諧振頻率向低頻偏移（容值越大，頻偏越大）；加載電感則使諧振向高頻偏移（感值越小，頻偏越大）。蜂窩頻段天線通常加載 1-2pF 小電容或十幾至幾十 nH 大電感，調諧點越靠近開路端，效果越顯著。

2. COFF 的寄生效用

以 4 通路調諧器為例（圖 1），每路斷開時存在對地寄生電容 COFF，4 路全斷時 COFF 最大。當天線所需加載電容與 COFF 量級接近（如均為 0.1-0.3pF）時，COFF 會顯著改變等效加載電容值，導致諧振頻率偏移。仿真數據顯示（圖 3），COFF 從理想無寄生狀態增至 0.2pF 時，1GHz 以下蜂窩天線諧振頻率明顯偏移，因此需在天線模塊開發初期就納入 COFF 參數評估。

圖 1

圖 2

三、RON 與 ROFF 對天線效率的差異化影響

RON（通路導通電阻，典型 1-2Ω）與 ROFF（通路關斷電阻，典型幾十至 200kΩ）不影響頻偏，但會產生功率損耗，且影響程度與調諧方式強相關。需注意 ROFF 因芯片級測試誤差大，通常不體現在規格書，需通過系統性能驗證。

1. 口徑調諧場景：ROFF 主導損耗

口徑調諧采用高電抗加載，流經調諧器的電流較小，RON 上的熱損耗遠低于 ROFF 的漏電流損耗。測試數據（表 1、2）表明，ROFF 越大，天線峰值效率越高；而降低 RON 對效率提升的增益微弱，因此口徑調諧選型需優先關注高 ROFF。

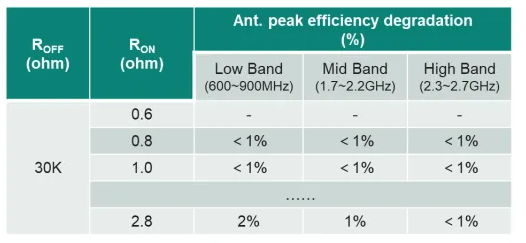

表1. 天線調諧器RON對天線效率的影響：口徑調諧

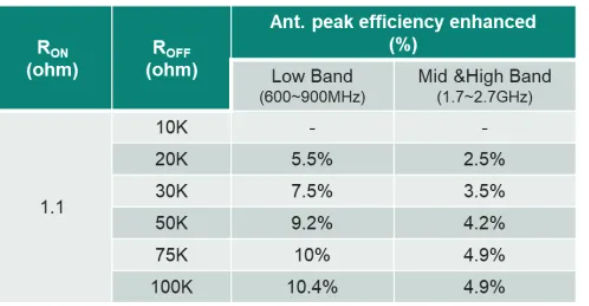

表2. 天線調諧器ROFF對天線效率的影響：口徑調諧

2. 阻抗調諧場景：RON 主導損耗

阻抗調諧通過饋電端低電抗加載（如 0Ω 電阻）實現端口阻抗匹配，調諧點靠近電流腹值點（接地點），流經導通通路的電流遠大于關斷通路漏電流，RON 的熱損耗成為主要損耗源。測試數據（表 3、4）顯示，RON 越大，天線峰值效率越低；ROFF 影響可忽略，因此阻抗調諧選型需優先選擇低 RON 器件。

四、選型總結

調諧器 COFF、RON、ROFF 對天線性能的影響具有場景依賴性：口徑調諧需重點控制 COFF 以避免頻偏，同時優先選擇高 ROFF 以降低效率損耗；阻抗調諧需優先選擇低 RON 以減少功率損耗，COFF 影響可根據加載電容量級靈活評估。工程師在設計初期需明確調諧方式，結合目標頻段與天線結構，針對性篩選參數，在拓展帶寬與降低附加損耗間實現平衡。
