在現代電機驅動系統中，終端設備如洗衣機、HVAC（暖通空調）、手持工具和風扇等，對靜音運行、高可靠性及長壽命的需求日益嚴苛。傳統解決方案依賴機械優化、外部傳感器和多芯片分立架構，雖能實現性能目標，但往往帶來系統復雜性高、時序抖動大、集成難度大等問題。

為應對這一挑戰，工程師正轉向高度集成的實時控制微控制器（MCU），通過構建統一的處理環境，實現檢測、控制與驅動功能的協同優化。以德州儀器（TI）的F28E120SC為代表的實時MCU，集成了高性能處理核心、模擬前端與數字控制外設，為無傳感器磁場定向控制（FOC）、振動補償?shù)雀呒壦惴ㄌ峁┝死硐氲挠布脚_。

統一架構的優勢：簡化設計，提升性能

傳統電機控制系統通常采用多器件架構：MCU負責算法處理，外部ADC進行電流采樣，運算放大器調理信號，比較器實現過流保護，PWM生成則依賴獨立定時器。這種分散式設計易引入時序偏差、信號延遲和PCB布局噪聲。

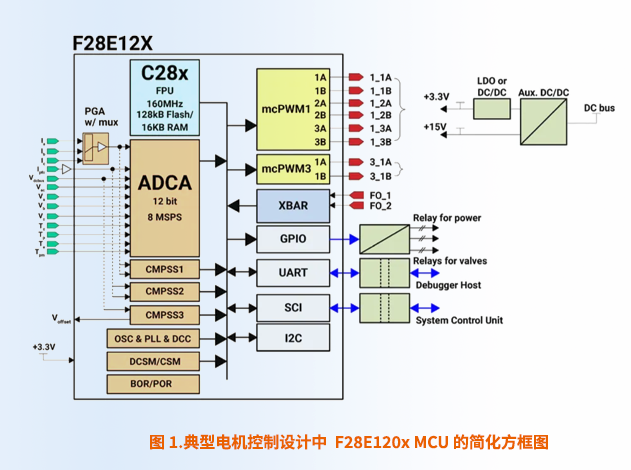

F28E120SC等MCU通過片上集成解決了這些問題：

高速12位ADC：支持多通道同步采樣，采樣率高達6.3 MSPS，滿足快速電流環響應需求。

集成可編程增益放大器（PGA）：直接放大分流電阻上的微小電壓信號，消除外部運放，降低噪聲與元件數量。

模擬比較器與保護邏輯：實現快速過流保護（<100 ns響應），無需外部比較器。

高分辨率PWM模塊：支持150 ps分辨率，精確控制死區時間，減少開關損耗與轉矩脈動。

同步機制：PWM觸發與ADC采樣在單一時鐘域內精確同步，確保電流采樣時刻與開關狀態一致，提升控制精度。

這種集成架構消除了跨器件協調的復雜性，顯著降低系統抖動與延遲，實現確定性實時控制。

應用實例一：洗衣機電機控制

洗衣機在運行中面臨多種動態工況：開環啟動、負載突變（衣物偏載）、多段速切換與正反轉控制。傳統方案依賴霍爾傳感器或編碼器進行位置反饋，并通過外部模擬電路實現電流檢測與保護。

采用F28E120SC后，系統可實現：

無傳感器FOC：通過反電動勢（BEMF）或高頻注入法估算轉子位置，省去傳感器，降低機械復雜性與成本。

軟件振動補償：基于電流與速度反饋，實時調整控制參數，抑制因負載不平衡引起的振動與噪聲。

平滑啟停與換向：利用高精度PWM與快速電流環，實現無沖擊啟動與精確方向切換，提升用戶體驗。

統一架構使控制器更緊湊、更可靠，且易于批量生產。

應用實例二：HVAC系統電機控制

HVAC系統要求電機在密閉、散熱受限的環境中長期運行，需具備高效率、低噪聲與高可靠性。典型需求包括：

靜音啟動與運行

穩定氣流控制

高效率（滿足能源標準）

長周期免維護

F28E120SC在此類應用中表現出色：

高帶寬FOC控制：支持kHz級電流環帶寬，實現快速動態響應。

死區時間補償：自動校正因死區引入的電壓失真，將總諧波失真（THD）降低達50%，提升電機效率與運行平穩性。

增強型存儲器保護：閃存帶ECC校驗，SRAM帶奇偶校驗，確保在高溫、長占空比運行下的數據完整性。

熱穩定性設計：ADC與PGA具備低溫漂特性，確保在-40°C至125°C范圍內測量精度一致。

此外，通過同步PWM與ADC，系統可在不同負載與溫度條件下保持一致的控制行為，無需外部調校。
