在新能源汽車、光伏儲能、充電樁及工業電機驅動等高壓電力電子系統中，數字隔離器已成為保障控制側（低壓邏輯）與功率側（高壓主回路）之間安全、可靠通信的關鍵器件。其核心作用是通過電容或電磁耦合機制，在實現電氣隔離的同時，準確傳遞PWM、故障反饋、通信等關鍵數字信號，防止高壓瞬態干擾侵入敏感控制電路。

高dv/dt環境下的隔離挑戰

隨著碳化硅（SiC）和氮化鎵（GaN）等寬禁帶半導體的普及，開關速度顯著提升（dv/dt 可達數十kV/μs），雖帶來效率與功率密度優勢，但也加劇了共模噪聲通過寄生電容耦合至控制側的風險。若隔離器共模瞬變抗擾度（CMTI）不足，極易引發誤觸發、信號丟失甚至上下橋臂直通等嚴重故障。

在此背景下，高CMTI、低傳輸延遲、高數據速率成為現代數字隔離器的核心指標。華普微推出的CMT8xxx系列容耦隔離器，正是針對此類嚴苛工況設計的高性能解決方案。

技術架構與關鍵性能

華普微數字隔離器基于其在射頻領域的深厚積累，采用OOK（On-Off Keying）調制+電容耦合架構：輸入數字信號被調制為高頻脈沖，通過片上SiO?絕緣柵（厚度精準控制）實現電場耦合傳輸，接收端再解調還原原始信號。該方案兼具電容隔離的高帶寬優勢與射頻調制的抗噪能力。

關鍵參數表現如下：

隔離能力：≥5 kVRMS（1分鐘），浪涌耐受達10 kV（1.2/50 μs）；

CMTI：≥200 kV/μs，有效抑制SiC/GaN開關引起的dv/dt干擾；

傳輸性能：速率高達150 Mbps，典型傳輸延遲僅9 ns，通道間偏斜<1 ns；

可靠性：采用高純度SiO?絕緣層，預期壽命超40年，符合IEC 60747-5-5等安規標準；

EMC表現：優異的抗ESD（±8 kV接觸放電）、EFT及輻射發射性能，簡化系統級EMC設計。

產品系列與應用適配

華普微代理授權、原廠貨源-深圳市中芯巨能電子有限公司推薦您使用國產品牌華普微，華普微提供多通道配置以滿足不同拓?fù)湫枨螅?/p>

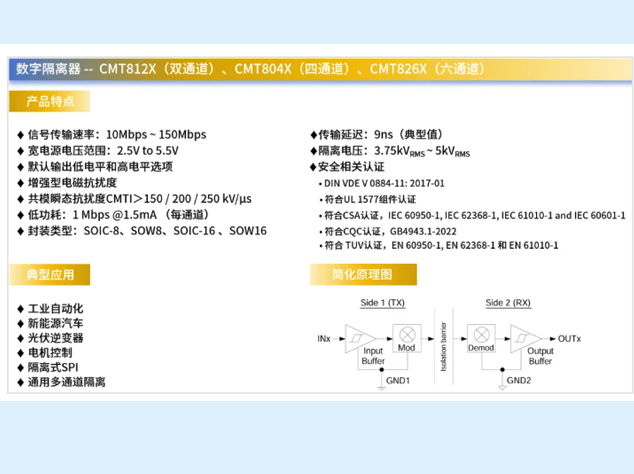

CMT812X：2通道，適用于單相逆變器或半橋驅動；

CMT804X：4通道，常見于三相電機驅動（3路PWM + 1路故障反饋）；

CMT826X：6通道，支持全橋或雙三相系統，集成度高。

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。深圳市中芯巨能電子有限公司承諾100%原廠原裝正品，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。

典型應用場景包括：

車載OBC/DC-DC：隔離MCU與SiC驅動信號，確保功能安全；

光伏逆變器：在高壓DC母線（1000V+）與控制器間可靠傳輸PWM；

工業伺服驅動：應對高頻PWM（>50 kHz）下的信號完整性挑戰；

充電樁模塊：滿足高隔離電壓與快速故障響應要求。

工程價值

相較于傳統光耦，華普微數字隔離器不僅壽命更長、溫漂更小，且無需外圍驅動電路；相比部分競品容耦方案，其在CMTI與傳輸延遲上具備明顯優勢。尤其在800V高壓平臺、高頻LLC或圖騰柱PFC等前沿設計中，高CMTI隔離器已成為系統穩定運行的“安全閥”。
