AiP9E163是中微愛芯一款基于8位RISC架構的微控制器（MCU），內置4K x 16位MTP ROM、256 x 8位RAM和256 x 8位EEPROM，集成了多種外設功能如定時器、PWM、ADC及CRC等。廣泛應用于小家電、消費產品。中微愛芯代理商-中芯巨能為您提供AiP31063：產品特點、功能框圖、產品規格書及現貨。

AiP9E163主要特點

內核與工作模式：采用8位RISC內核，支持普通模式、低速模式、空閑模式和停止模式。在不同模式下，功耗表現優異，例如在停止模式下電流僅為1µA（VDD=5V，F(xiàn)IRC=16MHz）。

工作電壓與電流：支持寬范圍的工作電壓（1.8V~5.5V），并且在不同工作狀態下具有較低的工作電流，如高速運行時為4.3mA（VDD=5V，F(xiàn)IRC=16MHz），低速模式下則降至25µA（VDD=5V，SIRC=65.5kHz）。

存儲容量：提供256字節RAM、256字節EEPROM以及4KB MTP ROM，滿足一般嵌入式應用的需求。

時鐘源：支持內部16MHz高速振蕩、內部65.5kHz低速振蕩，同時也兼容外部20MHz高速晶振和外部32.768kHz晶振，適應多樣化應用場景。

復位與檢測：具備低壓復位和低壓檢測功能，各提供15級選擇（1.73V~3.5V），確保系統穩定可靠。

中斷與定時器：支持3個外部中斷，并配備兩個8位定時器和一個15位定時器，增強了時間管理和事件響應能力。

PWM與比較器：集成6路PWM通道，支持互補輸出；包含一路比較器，可選外部端口或內部DAC作為反相輸入信號，且DAC參考電壓可選擇VDD或內部帶隙電壓(VBG)。

ADC功能：內置12位模數轉換器（ADC），支持14個外部輸入通道和兩個內部電壓通道（VBG、1/4 VDD），并允許使用多種參考電壓，包括VDD、VBG(1.2V)、VBG(2.56V)和VBG(2V)，同時PWM可以觸發ADC轉換。

封裝形式：提供多種封裝選項，包括SOP20、SOP16、SOP14、SOP8、TSSOP20和QFN20，方便用戶根據實際需求選擇。

中微愛芯代理商-中芯巨能現貨供應AiP9E163，一片起訂，為制造廠家提供選型指導+產品規格書+樣片測試+技術支持等服務。客服微信：13310830171，24小時咨詢熱線：133-1083-0171。

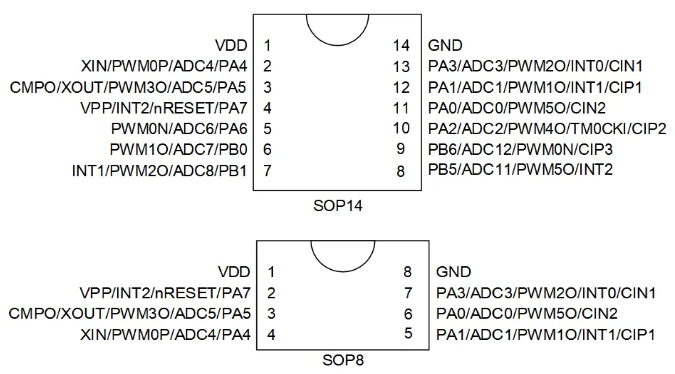

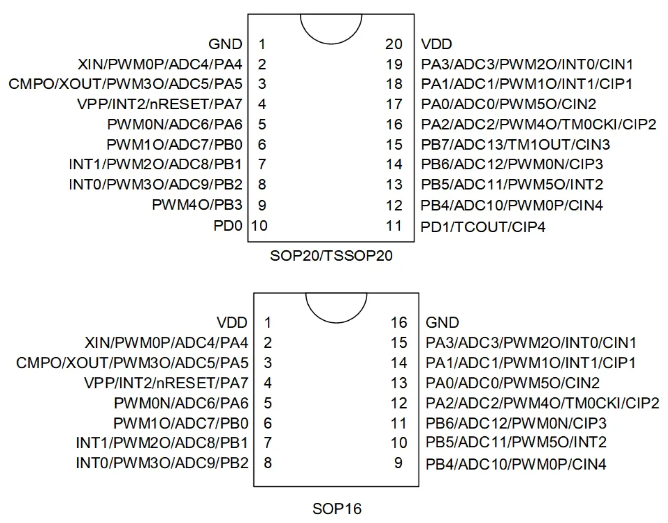

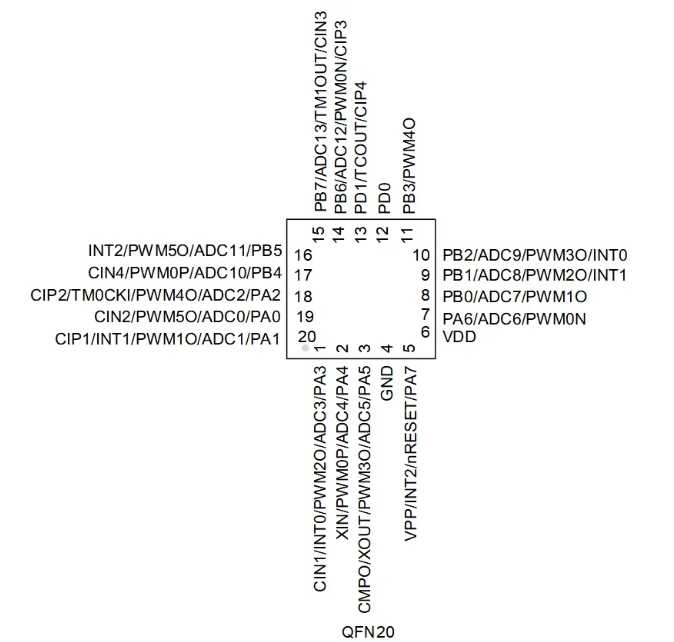

AiP9E163引腳圖

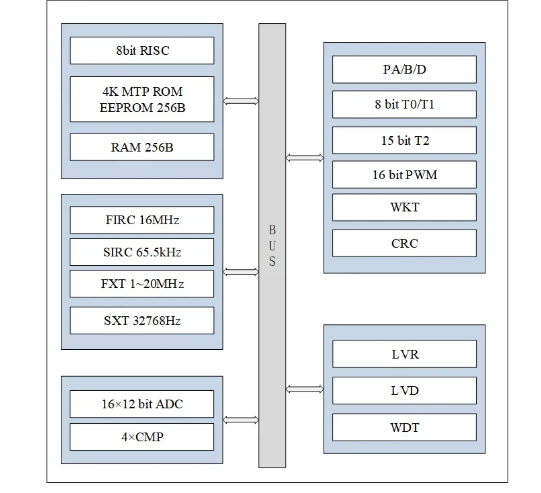

AiP9E163功能框圖

如需AiP9E163產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171

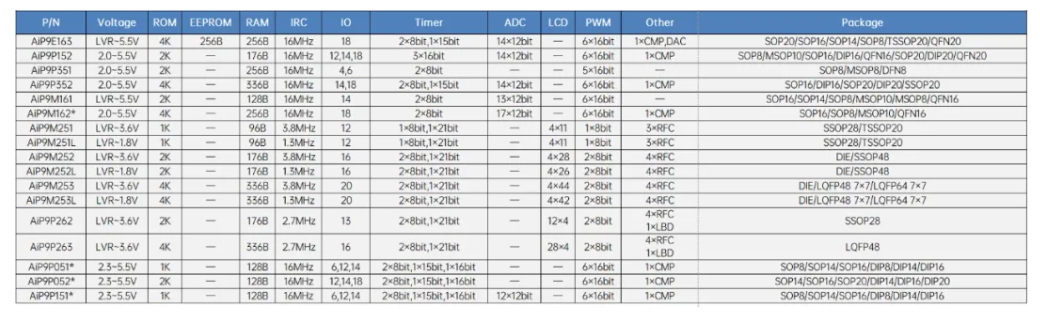

AiP9E163同類型產品
