IP2326是英集芯一款支持 15W 快充的 2 節/3 節串聯鋰電池升壓充電 IC，代理銷售英集芯旗下全系列IC電子元器件-中芯巨能為您提供IP2326產品簡介、特性、應用領域及現貨。

IP2326簡介

IP2326 是一款支持 15W 快充的 2 節/3 節串聯鋰電池升壓充電 IC。IP2326 集成功率 MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低 BOM 成本。IP2326 的升壓開關充電轉換器工作頻率 500KHz；最大15W 輸入充電，5V 輸入，8V/1A 輸出轉換效率 94%，8V/1.5A輸出轉換效率 92%。

IP2326 具有輸入限壓功能，可以智能調節充電電流，自適應適配器負載能力。

IP2326支持外接引腳來選擇設置 2串還是 3串鋰電池充電；

IP2326 支持外接電阻來調整充電電流、充電電壓、輸入欠壓閾值、輸入過壓閾值、充電超時閾值等參數。

IP2326 可根據當前的電池電壓，來申請快充輸入，以提高充電效率，縮短充電時間。

IP2326 集成 2 串充電均衡電路，可在充電時檢測每節電池的電壓，保證 2 節電池電壓的均衡。

IP2326 集成 NTC 保護功能，配合 NTC 電阻可實現充電 NTC 保護。

IP2326 采用 4*4mm QFN24 封裝。

*現貨供應IP2326，提供技術支持+樣片測試，一片起訂，最快2小時可發貨。客服微信： 13310830171。24小時采購熱線：133-1083-0171。

IP2326特性

15W 同步開關升壓充電

 升壓充電效率 94%

 功率 MOS 內置

 集成充電均衡電路

 支持輸入快充申請，可根據電池電壓申請快充輸入，提高充電效率

 恒壓充電電壓外部電阻可調節

 引腳可設置 2 串或 3 串串聯鋰電池充電

 充電電流外部電阻可調節

 根據電池電壓，自動申請快充輸入

 自動調節輸入電流，自適應適配器負載

 支持充電 NTC 溫度保護

 輸入過壓、欠壓保護，外接電阻可調整

 充電超時保護，外接電阻可調整

 支持 LED 充電狀態指示

 500KHz 開關頻率，可支持 2.2uH 電感

 輸出過流、過壓、短路保護

 IC 過溫保護

 輸入耐壓 25V

 ESD 4KV

IP2326應用領域

 2 串/3 串 鋰電池/鋰離子電池充電

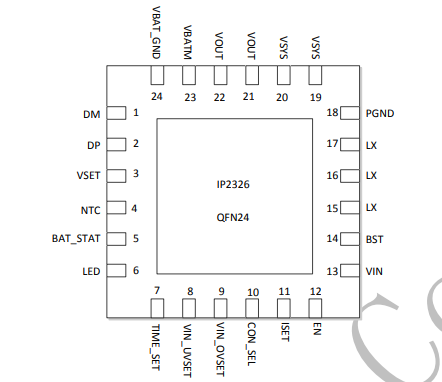

IP2326引腳圖
