ST3485EBDR中文資料

一、ST3485EBDR中文技術參數詳解

品牌：ST, 意法半導體

產品系列：接口 - 驅動器，接收器，收發器

包裝：卷帶（TR）,剪切帶（CT）

零件狀態：有源

類型：收發器

協議：RS422，RS485

驅動器/接收器數：1/1

雙工：半

接收器滯后：70mV

數據速率：15Mbps

電壓-供電：3V ~ 3.6V

工作溫度：-40°C ~ 85°C

安裝類型：表面貼裝型

產品封裝：8-SOIC（0.154，3.90mm 寬）

*買到真正的ST3485EBDR原廠原裝現貨  - 來自全球授權的ST代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，ST3485EBDR現貨情況和ST3485EBDR價格請直接咨詢?cè)诰€客服或加客服微信：13310830171。

二、ST3485EBDR功能特點

1、它是一款適用于 RS-485 和 RS-422 通信協議的收發器，廣泛用于工業和汽車應用。

2、它具有高水平的靜電放電 (ESD) 防護能力，靜電放電會損壞電子元件。根據人體模型，它可以承受±15 kV ESD；根據IEC 61000-4-2接觸放電標準，它可以承受±8 kV ESD。

3、它可以在 3.3 V 的低電源電壓下運行，并實現高達 12 Mbps12 的快速數據速率。

4、它具有低電流關斷模式，最大功耗僅為 1 µA。

5、它具有 -7 至 12 V 的寬共模輸入電壓范圍，使其能夠承受噪聲和接地電位差。

6、它具有電流限制和熱關斷功能，可保護驅動器免受過載和功耗過高的影響。

7、它具有行業標準 75176 引腳排列，并采用小型 SO8 封裝。

8、它具有符合 AEC-Q100 標準規范的汽車級選項 (ST3485EIY)

三、ST3485EBDR應用領域

1、工業自動化：RS-485和RS-422廣泛用于連接工業網絡中的傳感器、執行器、控制器和其他設備。ST3485EBDR可在惡劣環境下提供可靠、快速的數據傳輸，具有較高的抗噪聲和接地電位差能力。

2、電機控制：RS-485和RS-422也用于控制電機，例如步進電機、伺服電機和無刷直流電機2。ST3485EBDR 可提供低功耗、高數據速率以及電流限制和熱關斷功能，以保護驅動器免受過載和過度功耗的影響。

3、安防系統：RS-485和RS-422適用于安全系統中傳輸視頻信號、音頻信號和控制信號，例如閉路電視攝像機、對講機和門禁系統。ST3485EBDR 可確保信號的高質量和完整性，并提供高水平的靜電放電 (ESD) 保護，防止靜電放電損壞電子元件。

四、ST3485EBDR常見問題解答

1、什么是意法半導體 ST3485EBDR芯片？

STMicroElectronics ST3485EBDR 是一款可用于 RS-485 和 RS-422 通信協議的芯片。它是一個收發器，這意味著它既可以發送也可以接收數據。它具有高水平的靜電放電 (ESD) 防護能力，靜電放電會損壞電子元件。它可以在 3.3 V 的低電源電壓下運行，并實現高達 12 Mbps 的快速數據速率。它采用小型 SO8 封裝，并具有汽車級選項。

2、如何使用意法半導體ST3485EBDR芯片？

STMicroElectronics ST3485EBDR 芯片易于使用，并具有行業標準 75176 引腳排列。該芯片有四個用于數據傳輸和接收的引腳：驅動器輸出（A 和 B）和接收器輸入（Y 和 Z）。該芯片還有兩個電源引腳：VCC 和 GND。該芯片具有低電流關斷模式，可通過將 RE（接收器使能）和 DE（驅動器使能）引腳拉低來激活該模式。通過將 RE 和 DE 引腳連接在一起并將其用作方向控制輸入，可以將該芯片配置為半雙工操作。該設備可以使用雙絞線電纜和終端電阻連接到總線上的其他設備。該芯片在總線上最多可容納 64 個收發器。

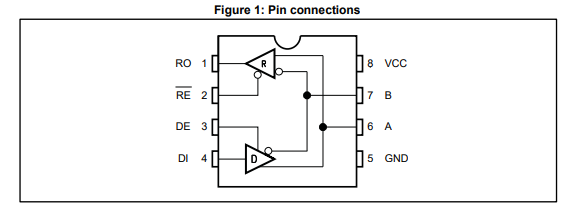

ST3485EBDR引腳圖
