ISO1050DUBR是TI德州儀器一款電流隔離 CAN 收發器，符合 ISO11898-2 標準的規范。它專為在惡劣環境下運行而設計，具有跨線、過壓、接地丟失和過熱保護功能。它還具有 -12V 至 12V 的寬共模范圍。該器件具有由氧化硅 (SiO2) 絕緣柵隔開的邏輯輸入和輸出緩沖器，可提供高達 2500 VRMS 的電流隔離。ISO1050DUBR 的工作環境溫度范圍為 -55°C 至 105°C124。它采用 SOP-8 封裝。現貨供應TI德州儀器旗下電子元器件供應商-中芯巨能將為大家提供ISO1050DUBR中文參數、功能特點、應用領域、引腳圖和常見問題解答。

一、ISO1050DUBR中文參數

品牌：TI德州儀器

產品系列：接口 - 驅動器，接收器，收發器

包裝：卷帶（TR）,剪切帶（CT）

零件狀態：有源

類型：收發器，隔離式

協議：CANbus

驅動器/接收器數：1/1

雙工：半

接收器滯后：150mV

數據速率：1Mbps

電壓-供電：3V ~ 5.5V

工作溫度：-55°C ~ 105°C

安裝類型：表面貼裝型

產品封裝： SOP-8

*買到真正的ISO1050DUBR原裝現貨  - 來自全球授權的TI代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，ISO1050DUBR現貨情況和ISO1050DUBR價格請直接咨詢在線客服或加客服微信：13310830171。

二、ISO1050DUBR功能特點

1、它滿足 CAN 收發器的 ISO11898-2 標準的要求。

2、它在邏輯輸入和輸出緩沖器之間提供高達 2500 VRMS 的電流隔離。

3、它具有跨線、過壓、接地丟失和過熱保護功能。

4、它具有 150 ns（典型值）和 210 ns（最大值）的低環路延遲。

5、它具有 -12V 至 12V 的寬共模范圍。

6、它支持 3.3 V 和 5 V 微處理器。

7、它的工作環境溫度范圍為 -55°C 至 105°C。

8、采用 SOP-8 封裝

三、ISO1050DUBR應用領域

1、工業自動化和控制系統，例如PLC、電機驅動器、傳感器、執行器等。

2、汽車系統，如電池管理系統、電動助力轉向、車身控制模塊等。

3、醫療設備，如病人監護儀、輸液泵、呼吸機等。

4、可再生能源系統，如太陽能逆變器、風力渦輪機、智能電表等。

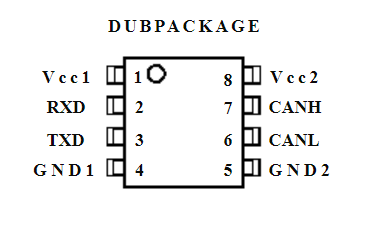

四、ISO1050DUBR引腳圖

五、ISO1050DUBR常見問題解答

 1、ISO1050DUBR 的隔離壽命有多長？

ISO1050DUBR 采用氧化硅 (SiO2) 絕緣層，在 560 V1 的額定工作電壓下提供 25 年的典型隔離壽命。隔離壽命取決于工作電壓、溫度、濕度和其他環境因素。欲了解更多詳細信息，請參閱應用報告 SLLA1971。

2、與其他隔離式 CAN 收發器相比，使用 ISO1050DUBR 有何優勢？

它具有 150 ns（典型值）和 210 ns（最大值）的低環路延遲，可實現高達 1 Mbps 的高速 CAN 通信。它具有 -12V 至 12V 的寬共模范圍，這使得該器件能夠承受 CAN 節點之間較大的接地電位差。它具有跨線、過壓、接地丟失和過熱保護功能，增強了 CAN 總線的穩健性和可靠性。它支持3.3V和5V微處理器，增加了設備的兼容性和靈活性。

3、如何測試 ISO1050DUBR 的功能和性能？

您可以使用 ISO1050EVM 評估模塊來測試 ISO1050DUBR 的功能和性能。ISO1050EVM 是一個即插即用模塊，可以連接到 CAN 總線和 CAN 控制器。它提供測試點、跳線和 LED 來監視和控制設備操作。您還可以使用 ISO1050EVM GUI 軟件來配置設備并與其通信1。有關詳細信息，請參閱用戶指南 SLLU241。
