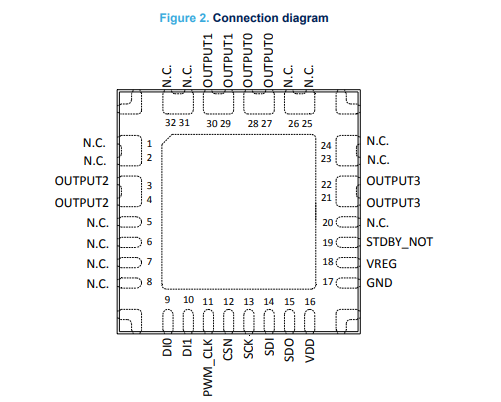

VNF9Q20F是ST意法半導體一款4通道高側驅動器，代理銷售ST意法半導體旗下全系列IC電子元器件-中芯巨能為您提供VNF9Q20F：中文介紹、主要特性、引腳圖、產品規格書pdf下載及現貨型號。
0755-82539998
VNF9Q20F是ST意法半導體一款4通道高側驅動器（配面向汽車配電應用的STi2Fuse保護），代理銷售ST意法半導體旗下全系列IC電子元器件-中芯巨能為您提供VNF9Q20F：中文介紹、主要特性、引腳圖、產品規格書pdf下載及現貨型號。
VNF9Q20F 是一款采用 STMicroelectronics VIPower 技術制造的設備。它用于驅動直接接地的電阻或電感負載。該器件具有 VCC 引腳電壓瞬變保護功能。編程、控制和診斷通過 SPI 總線實現。每個通道的數字電流感應反饋通過集成的 10 位 ADC 提供。專用微調位可用于調整 ADC 參考電流。
該設備配備 4 個輸出，可通過 SPI 或 2-OTP 可分配直接輸入進行控制。可通過 SPI 總線進行實時診斷（開路負載、輸出短路至 VCC、過熱、通信錯誤、功率限制或閉鎖）。該設備可在 OFF 狀態下檢測開路負載。VNF9Q20F 嵌入了 STMicroelectronics 專有的 I²t 功能，具有智能斷路功能，旨在保護 PCB 走線、連接器和線束免于過熱，而不會影響浪涌電流和電容充電等負載瞬變。此功能由兩個參數（稱為 INOM 和 tNOM）設置：每個參數有 3 個專用位，分別用于設置 INOM（標稱電流）和 tNOM（標稱時序）。每個通道的 I²t 曲線參數可以單獨設置。
VNF9Q20F 可將耗散功率限制在安全水平，直至熱關斷干預。熱關斷可配置為鎖定關閉或可編程限時自動重啟。輸出電流限制可在過載情況下保護設備。
如果與微控制器通信中斷、數字存儲器復位或看門狗監控超時事件，設備將進入故障安全模式。在故障安全模式下，4 個輸出可由專用的可分配直接輸入直接控制。還可以通過專用 OTP 位以并行模式（僅 CH0//CH1）配置 VNF9Q20F。
VNF9Q20F 具有一種稱為電容充電模式 (CCM) 的操作條件，該模式在故障安全和正常設備狀態下均可用，并且通道配置為燈泡模式。
原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，為終端制造企業提供選型指導+樣片測試+技術支持等服務。客服微信：13310830171，24小時采購熱線：133-1083-0171。
具有 24 位 ST-SPI 的四通道，可實現全面診斷和數字電流感應反饋
集成 10 位 ADC，用于數字電流檢測
集成 PWM 引擎，具有獨立的相移和頻率生成（針對每個通道）
所有通道均可編程燈泡/LED 模式
先進的跛行回家功能，打造強大的故障安全系統
極低的待機電流
優化電磁輻射
極低的電磁敏感度
通過直接輸入和/或 SPI 進行控制
符合歐洲指令 2002/95/EC
容性負載充電模式
診斷功能
數字比例負載電流檢測
同步診斷過載、接地短路和線束保護
輸出短路至 V CC和 OFF 狀態開路負載的異步診斷
內置自檢功能，用于 ADC 和線束保護
可編程外殼過熱警告
保護措施
完全可配置的線束保護 (STi²Fuse)
負載電流限制
快速熱瞬變的自我限制
閉鎖或可編程限時自動重啟（功率限制和過熱關斷）
欠壓關斷
過壓鉗位
負載突降保護
防止失地
了解更多點擊此處下載VNF9Q20F產品規格書pdf
