瑞薩電子提供類型廣泛的 USB 2.0 高速和全速開關以及多路復用器組合 (MUX)。 這些設備應用廣泛，包括 MP3 等其他個人媒體播放器、手機、個人數字助手、數碼相機與便攜式攝像機以及 USB 開關。瑞薩代理商-中芯巨能為您提供瑞薩電子USB 開關模擬開關產品簡介及選型表。

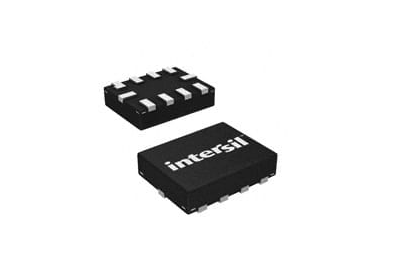

ISL54200

ISL54200 雙 2:1 多路復用器 IC 是單電源部件，可由 2.7V 至 5.5V 的單電源供電。它包含兩個配置為 DPDT 的單刀雙擲 (SPDT) 開關。該部件設計用于在便攜式電池供電產品中切換 USB 高速和 USB 全速源。7Ω 常閉 (NC) FSx 開關可以軌對軌擺動，專門設計用于傳遞范圍從 0V 到 3.6V 的 USB 全速數據信號 (12Mbps)。4.5Ω 常開 (NO) HSx 開關具有高帶寬和低電容，專門設計用于傳遞 USB 高速數據信號 (480Mbps)，失真最小。該部件可用于個人媒體播放器和其他便攜式電池供電設備，這些設備需要在連接到單個 USB 主機（計算機）時在高速收發器和全速收發器之間切換。當使用 2.7V 至 3.6V 電源供電時，數字邏輯輸入兼容 1.8V 邏輯。該部件具有一個使能引腳，用于打開所有開關。在 USB 源之間切換時，它可用于促進正確的總線斷開和連接。ISL54200 采用 10 Ld 3mm x 3mm TDFN 和小型 10 Ld 2.1mm x 1.6mm μTQFN 封裝。它的工作溫度范圍為 -40 °C 至 +85 °C。

ISL54216

ISL54216 是一款單電源雙 SP3T 模擬開關，采用 2. 7V 至 4. 6V 范圍內的單電源供電。它設計用于在三個不同的差分?jǐn)?shù)據源之間進行多路復用，允許通過個人媒體播放器和其他便攜式電池供電設備中的通用耳機連接器多路復用 USB 2. 0 高速和/或 UART 數據信號。開關通道具有非常低的導通電容和高帶寬，可以以最小的邊緣和相位失真?zhèn)鬟f USB 高速信號 (480Mbps)，并且可以軌對軌擺動以傳遞 UART 和全速 USB 信號。ISL54216 采用微型 12 Ld 2. 2mmx1. 4mm 超薄 QFN 和 12 Ld 3mmx3mm TQFN 封裝。它的工作溫度范圍為 -40°C 至 +85°C。

ISL54233

ISL54233 是一款單電源差分 3 選 1 多路復用器，采用 2. 7V 至 4. 6V 范圍內的單電源供電。它設計用于在三個不同的差分?jǐn)?shù)據源之間進行多路復用，允許通過個人媒體播放器和其他便攜式電池供電設備中的通用耳機連接器多路復用 USB 2. 0 高速數據信號、UART 數據信號和數字視頻。開關通道具有低導通電容和高帶寬 (1. 6GHz)，可以以最小的邊緣和相位失真?zhèn)鬏?USB 高速信號 (480Mbps) 和數字視頻信號，并且可以軌對軌擺動以傳輸 UART 和全速 USB 信號。通過將 C0 和 C1 邏輯引腳驅動至低狀態，可以關閉 (禁用) 多路復用器的所有通道。ISL54233 采用微型 12 Ld 2. 2mmx1. 4mm 超薄 QFN 和 12 Ld 3mmx3mm TQFN 封裝。工作溫度范圍為 -40°C 至 +85°C。
