在能源轉型的浪潮下，高壓堆疊電池組因其高能量密度和穩定性成為新能源汽車、儲能系統等領域的關鍵技術。然而，如何有效地管理和優化這些電池組的性能，成為了工程師們面臨的一大挑戰。電池管理系統（Battery Management System，簡稱BMS）應運而生，其中，菊花鏈架構因其優異的可擴展性和可靠性，在高壓堆疊電池組中得到廣泛應用。電子元器件供應商-中芯巨能為工程師提供一份詳細的電子元器件選型指南，幫助構建高效、可靠的菊花鏈BMS系統。

一、核心元器件：鋰離子電池管理器IC

在BMS的核心，鋰離子電池管理器IC起著大腦的作用。這類IC負責監測電池電壓、電流、溫度等關鍵參數，并執行電池平衡、故障檢測等任務。例如，瑞薩電子的ISL94212是一款專為高壓堆疊電池組設計的管理器IC，它能監控多達12個串聯電池單元，支持手動、定時和自動三種平衡模式，同時具備全面的系統診斷功能。選擇此類IC時，需關注其精度、處理能力、通信協議以及功耗特性。

二、電源管理：同步降壓PWM控制器

電源管理是BMS不可忽視的一環，同步降壓PWM控制器在此過程中發揮著重要作用。ISL8117便是一款出色的同步降壓PWM控制器，能夠有效管理電池充電過程中的電流和電壓，提高能量轉換效率，減少熱量產生。選擇此類控制器時，工程師應考慮其最大輸出電流、開關頻率、效率和熱性能。

三、微控制器：系統的大腦

微控制器（MCU）作為BMS的指揮中心，負責處理來自各個傳感器的數據，執行算法決策，并與外部設備通信。RL78/G14系列MCU以其低功耗、高功能性和廣泛的應用兼容性，成為電機控制、工業自動化和計量應用的理想選擇。在選型時，應重點關注其處理速度、內存容量、功耗和外設接口。

四、通信接口：雙線菊花鏈系統

菊花鏈BMS架構的關鍵在于其高效的通信機制。采用雙線菊花鏈系統，可以實現BMS IC之間的快速數據交換，降低布線復雜度，提高系統的整體性能。在設計時，工程師應確保所選IC支持菊花鏈通信協議，如SPI（Serial Peripheral Interface），并考慮信號完整性和抗干擾能力。

五、保護與接口：ESD保護RS-232收發器

最后，但同樣重要的是，系統保護和接口電路的設計。ICL3221E是一種±15kV ESD保護的RS-232發送器/接收器，適用于寬電壓范圍（+3V至+5.5V），低功耗（1μA），高數據傳輸速率（250kbps）。選擇此類元件時，要確保其與系統其他部分的兼容性，同時評估其對電磁干擾的防護能力。

如需選型指導、產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總結

構建一個高效、可靠的菊花鏈BMS系統，需要精心挑選每一類電子元器件。鋰離子電池管理器IC、同步降壓PWM控制器、微控制器、通信接口以及保護與接口電路的選擇，均需基于系統需求、成本預算和技術規格綜合考量。通過遵循這份選型指南，工程師可以為高壓堆疊電池組設計出既安全又高效的BMS，推動新能源技術的發展。

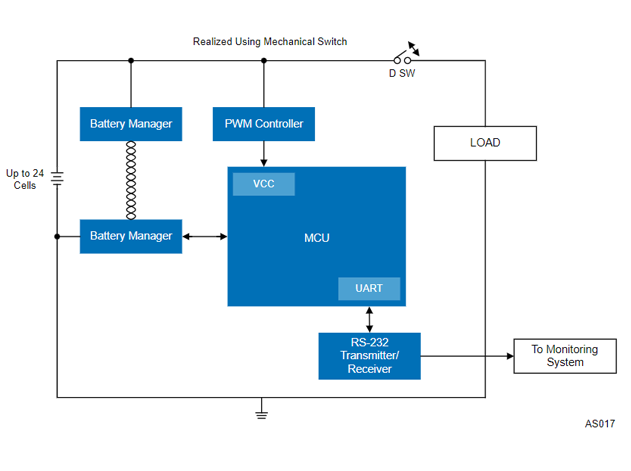

附：菊花鏈BMS：高壓堆疊電池組設計框圖
