瑞薩電子推出的2100W單盤電磁爐參考設計方案，采用iW248專用標準產品（ASSP）作為主控芯片，實現了高效、高可靠性的電磁加熱控制。該方案支持±10W級精細功率調節，滿足用戶對小火慢燉等烹飪模式的需求。同時，搭配基于RL78/G15微控制器的HMI顯示模塊，提供低引腳數、矩陣按鍵、LED指示燈及7段數碼管顯示功能，便于快速開發人機交互界面。瑞薩電子代理商-中芯巨能為您介紹放方案：核心技術亮點、關鍵芯片和電路圖。

系統架構與核心技術亮點

本設計由電源板（AS048INDCKTP-P-POCZ）和HMI顯示板（AS048INDCKTP-D-POCZ）組成，系統核心包括以下關鍵器件：

iW248：集成數字控制器與模擬驅動模塊的ASSP芯片

iW248將傳統電磁爐中所需的多個分立元件高度集成于單一芯片中，包含IGBT驅動、電流檢測、電壓過沖保護、狀態機邏輯控制等模塊。其內置優化的狀態機結構相比傳統MCU響應更快，可實現毫秒級故障保護。此外，iW248支持專利低功耗連續運行模式，并以±10W為步進單位進行功率調節，適用于最高2100W輸出的電磁爐應用。

RBN25H125S1FPQ：高性能1250V IGBT功率開關

該IGBT采用溝槽柵極與薄晶圓技術，具備25A額定集電極電流、典型導通壓降僅1.8V，在15V柵極驅動電壓下具有優異的導通損耗表現。內置快速恢復二極管，簡化電路布局；同時具備10μs短路耐受能力，適合高頻開關應用場景。

RAA223021：高壓輸入AC/DC降壓型穩壓器

支持通用交流輸入范圍，集成700V MOSFET，最大輸出功率可達12W，適用于為控制系統提供穩定低壓供電。其超低待機功耗特性有助于提升整機能效。

RL78/G15：嵌入式HMI控制MCU

RL78/G15是一款16MHz頻率運行的8位微控制器，支持-40°C至125°C寬溫工作，具備±1%精度內置高速振蕩器、數據閃存、串行通信接口及模擬比較器，非常適合空間受限的小型家電HMI開發。

關鍵功能解析

功率調節與小火控制

iW248支持±10W精度的功率調節，使用戶可在低功率狀態下實現“文火慢燉”效果，顯著提升用戶體驗。

多重保護機制

輸入電壓浪涌檢測

IGBT電壓尖峰監測

實時電流采樣保護

三路NTC溫度監控（面板、IGBT、環境） 所有異常情況均可觸發快速關斷，確保系統安全。

風機控制策略

方案支持風機轉速控制與軟啟動功能，避免冷啟動噪音，同時根據溫度反饋動態調整風速，延長風扇壽命并降低能耗。

HMI交互支持

RL78/G15通過矩陣掃描方式管理多組按鍵，并支持LED背光與7段數碼管顯示，實現簡潔直觀的操作界面。

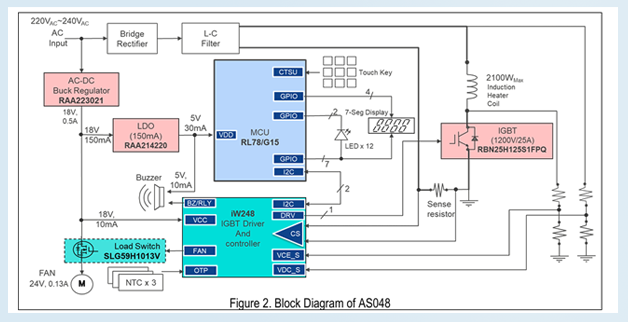

電路圖

深圳市中芯巨能電子有限公司是瑞薩電子代理商，為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
