在現代電子系統中，對電源轉換器的要求越來越高，特別是在需要高精度和靈活性的應用場景下。ADI亞德諾的LT8714是一款專為四象限輸出轉換器設計的同步PWM DC/DC控制器，能夠?qū)崿F(xiàn)從正電壓到負電壓乃至0V的平滑過渡。代理銷售ADI亞德諾旗全系列IC電子元器件-中芯巨能將為您介紹LT8714的技術特性及其應用場景。

LT8714的基本功能與優勢

LT8714的設計旨在滿足四象限輸出的需求，這意味著它可以提供正、負或零伏特的輸出電壓，并且能夠在這些狀態之間進行平穩切換。這使得它非常適合用于需要雙極性輸出的應用，如四象限電源、雙向電流源及高功率低頻信號放大等。此外，LT8714還配備了一個電源良好指示功能(PG)，可以告知用戶輸出電壓是否達到了目標調節值。

該控制器支持廣泛的輸入電壓范圍，從4.5V到80V，適應多種不同類型的電源輸入。其開關頻率可以通過一個外部電阻設置在100kHz至750kHz之間，同時提供SYNC引腳以便于與外部時鐘同步。這一特性對于減少電磁干擾(EMI)和優化系統性能至關重要。

LT8714關鍵特性和應用實例

1. 雙極性輸出能力

LT8714的一個顯著特點是其能夠干凈地完成通過0V的轉換。這意味著無論是在正電壓、負電壓還是零電壓狀態下，輸出都能保持穩定和平滑過渡。這對于需要精確控制輸出電壓的應用尤為重要，例如在測試與測量設備中，或是作為電子車窗貼膜中的電源管理解決方案。

2. 輸出電流供應與吸收

LT8714不僅能夠供應電流，還可以吸收電流，從而實現任意輸出電壓。這種雙向電流能力使其成為構建高功率雙向電流源的理想選擇。例如，在有源負載模擬器中，LT8714可以用來模擬各種負載條件，以測試其他電路或組件的性能。

3. 高效的控制與保護機制

除了基本的功能外，LT8714還包括了多種保護機制，如電流限制和軟啟動功能。這些特性有助于防止過載情況下的損壞，并確保系統的安全運行。CTRL引腳允許用戶從外部設定輸出電壓，增加了設計的靈活性。

4. 靈活的頻率設置與同步選項

LT8714的開關頻率可通過連接在RT引腳和GND之間的電阻進行調整，范圍從100kHz至750kHz。此外，SYNC引腳的存在使得該器件可以輕松地與外部時鐘同步，進一步增強了其在復雜系統中的適用性。

LT8714典型應用原理圖

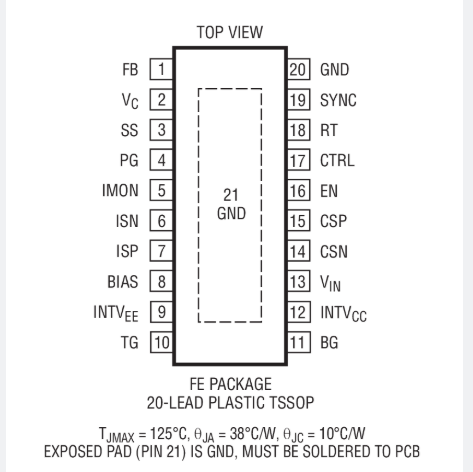

LT8714引腳圖

LT8714可選型號

LT8714EFE#PBF

LT8714EFE#TRPBF

LT8714IFE#PBF

LT8714IFE#TRPBF

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
