在物聯網和便攜式設備快速發展的背景下，低功耗設計成為系統工程師面臨的核心挑戰之一。運算放大器代理商-中芯巨能將介紹一種實用的節能方法——通過合理使用具有禁用（Disable）引腳的運算放大器，在不犧牲信號精度的前提下顯著降低整體功耗。

禁用引腳的功能與節能原理

現代許多高性能運算放大器（如ADA4807等）集成了禁用功能引腳，允許器件在非活躍狀態下進入低功耗模式。在該模式下，放大器內部偏置電路關閉，靜態電流大幅下降，從而實現高達99%的功耗節省。

禁用模式適用于不需要實時信號處理的待機或空閑狀態。例如，在ADC前端作為緩沖器使用的運放，只有在ADC進行采樣時才需要處于激活狀態。其余時間可安全地關閉以節省電能。

實際應用示例：ADC驅動器中的節能策略

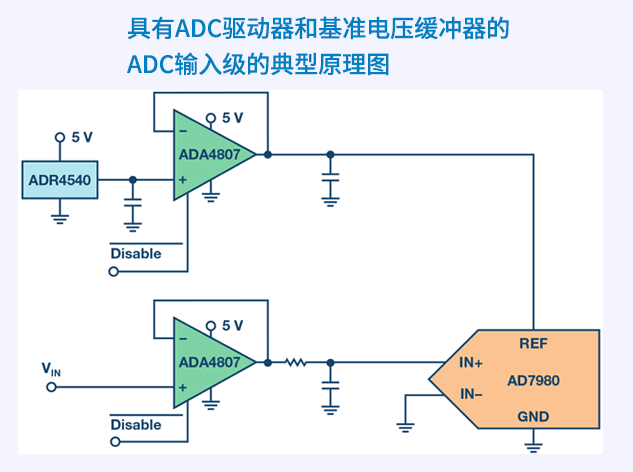

以AD7980 ADC為例，其輸入級為采樣保持結構，工作流程包括：

輸入電容充電至待測電壓；

電容隔離并送入轉換模塊；

轉換完成后輸出結果。

在此過程中，運算放大器僅需在采樣階段保持激活狀態，其余時間可通過禁用引腳關閉。具體實施步驟如下：

利用ADC的“轉換開始”（CONVST）信號作為觸發源；

在采樣前約750ns啟用運放，確保其有足夠時間穩定并驅動輸入電容；

轉換完成后重新進入禁用模式。

功耗節省估算

根據實測數據，在不同采樣速率下，功耗節省效果如下：

1kSPS采樣率：節省99.83%，總功耗僅0.02mW；

1MSPS采樣率：節省92.41%，總功耗約為10.75mW。

此數值僅為運放緩沖器的節能貢獻，若同時對基準電壓緩沖器采用類似策略，整體系統節能效果將更顯著。

性能影響評估

盡管引入了間歇性關斷機制，但現代高精度運放在恢復后仍能維持優異的動態性能表現。以ADA4807為例，在500ns采樣時間內，信納比（SINAD）偏差小于0.5dB，滿足多數中高精度測量需求。

需要注意的是，不同拓?fù)浣Y(jié)構（如反相放大、差分放大等）及增益配置下的恢復時間和功耗節省比例會有所不同，建議結合具體應用場景進行測試驗證。

器件選型建議

選用具備禁用引腳的運放時，應關注以下參數：

啟動/恢復時間

容性負載驅動能力

關斷模式下的漏電流

靜態電流（IQ）

典型推薦型號：ADA4807、OPA363、LMP7701等。如需ADA4807、OPA363、LMP7701產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

在低功耗系統設計中，巧妙利用運算放大器的禁用功能不僅不會犧牲系統精度，反而能在保證性能的同時顯著延長電池壽命。對于需要間歇性工作的ADC前端應用，這一策略尤為有效。建議工程師在項目初期即考慮此類控制邏輯，并通過實際測量優化開啟時間與節能效率之間的平衡點。
