在現代電子系統中,電源模塊不僅需要高效率和寬輸入范圍,還必須滿足嚴格的電磁兼容性(EMC)要求。LT8653S 正是這樣一款集高性能與小尺寸于一身的雙通道同步降壓型穩壓器,特別適用于汽車、工業及通信等對空間與EMI敏感的應用場景。
輸入電壓范圍:3 V 至 42 V
雙通道輸出:每通道最大連續輸出電流2 A,短時脈沖可達3 A
封裝形式:散熱增強型 3 mm × 4 mm LQFN
支持 Silent Switcher? 2 技術,實現超低EMI
支持?jǐn)U頻調制(SSFM),進一步降低輻射噪聲
輕載下僅需6.2 μA靜態電流,支持Burst Mode?工作模式
內部集成反饋電阻分壓器,提供固定輸出選項(5V/3.3V/1.8V)
外部補償接口支持優化瞬態響應
LT8653S采用Silent Switcher? 2架構,通過將高頻開關節點中的寄生電感影響最小化,顯著降低EMI發射。該技術無需復雜的PCB布局即可實現優異的EMI性能,并內置旁路電容以抑制高頻噪聲。配合擴頻調制功能,可進一步將能量分散到更廣的頻譜范圍內,從而輕松滿足如CISPR 25 Class 5等嚴苛的車規標準。

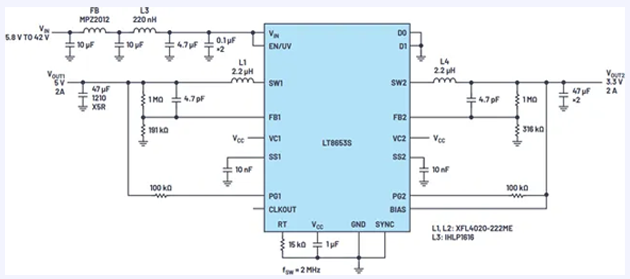

例如,在圖1所示的典型應用電路中,LT8653S運行于2 MHz開關頻率,輸入為12 V或24 V,輸出分別為5 V/2 A和3.3 V/2 A。實測數據顯示其峰值效率分別高達94.8%和92.1%,同時EMI表現完全符合汽車級EMI規范。
圖1
LT8653S支持兩種環路補償方式:
內部補償:簡化設計流程,適合大多數通用應用場景;
外部補償:通過VC引腳接入外部RC網絡,可針對負載突變做出更快響應,適用于對動態性能有更高要求的設計。

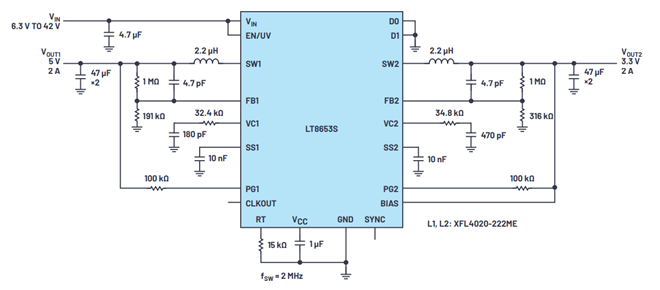

圖2展示了使用外部補償?shù)目焖偎矐B(tài)響應方案,當負載從0 A跳變至2 A時,輸出電壓偏差小于80 mV,展現出出色的穩定性和恢復能力。
圖2
為了進一步減少外圍元件數量,LT8653S提供D0/D1引腳組合設置固定輸出電壓的功能,支持5 V、3.3 V和1.8 V三種常見電壓值。此時FB引腳直接連接至VOUT,省去了傳統方案中所需的外部分壓電阻網絡,從而降低空載功耗并提升整體精度。
圖3展示了一個極簡方案:只需浮空D0和D1引腳即可啟用默認的5 V和3.3 V輸出,整個解決方案器件數量極少,非常適合空間受限的便攜式或嵌入式設備。
圖3
熱管理:盡管封裝小巧,但LT8653S具備良好的熱傳導設計,推薦在PCB上布置足夠銅箔區域以輔助散熱。
輸入濾波:建議在VIN引腳附近添加陶瓷電容以吸收高頻噪聲。
布局建議:盡量縮短功率回路走線,利用GND引腳形成低阻抗返回路徑。
EMI測試驗證:雖然Silent Switcher架構已極大優化EMI表現,但在實際系統中仍建議進行EMI掃描確認合規性。
LT8653S憑借其高頻高效、低EMI、小尺寸及靈活配置能力,成為工程師應對復雜電源需求的理想選擇。無論是汽車前裝系統、工業控制板還是高性能計算模塊,它都能在有限空間內提供穩定可靠的雙路電源解決方案。對于追求高集成度、低功耗與高性能并重的現代電子產品而言,LT8653S無疑是一款值得深入評估的穩壓器器件。
