AP7372是Diodes 公司 (Nasdaq：DIOD)一款低噪聲、20V、200mA ULDO 穩壓器，適用于為數據轉換器 (ADC、DAC)、電壓控制振蕩器 (VCO) 和鎖相環 (PLL) 等精密元器件供電。代理銷售Diodes 公司旗下全系列IC電子元器件-中芯巨能為您提供AP7372技術詳解，引腳圖、原理圖及訂購料號。

AP7372技術詳解

1. 寬輸入電壓范圍與高輸出電流

AP7372支持2.7V至20V的寬輸入電壓范圍，能夠提供高達200mA的輸出電流。這一特性使其適用于多種電源軌設計，從19.5V到1.2V的調節任務均能勝任。

2. 高PSRR與低噪聲

AP7372具備出色的電源抑制能力，在10kHz時達到90dB，即使在1MHz頻率下仍保持52dB的PSRR。此外，輸出噪聲僅為8μVrms，這使得它特別適合噪聲敏感的應用場景，如ADC、DAC、精密放大器和VCO調諧電源等。

3. 穩定性與瞬態響應

AP7372通過使用小型2.2μF陶瓷輸出電容器即可實現良好的線路和負載瞬態響應。這對于快速變化的負載條件尤為重要，確保了輸出電壓的穩定性。其典型低壓差電壓為120mV（IOUT = 200mA），有助于提高系統效率。

4. 輸出電壓精度與可調性

AP7372提供1.8V、2.5V、3.3V和5.0V的固定輸出電壓選項，并且每個固定輸出電壓都可以通過外部反饋分壓器調整到初始設定點以上，從而實現從1.2V到VIN – VDO的可調輸出。輸出電壓精度高達±0.8%，在整個溫度范圍內（-40°C至+125°C）的精度為±1.8%。

5. 低靜態電流與軟啟動功能

AP7372具有極低的靜態電流，典型值為66μA，關斷電流更低至1μA@5V輸入和3μA@20V輸入，顯著延長了電池供電設備的續航時間。此外，該器件還支持用戶可編程的軟啟動功能，避免啟動時的大電流沖擊。

AP7372應用領域

通信和基礎設施

醫療和保健

工業和儀器儀表

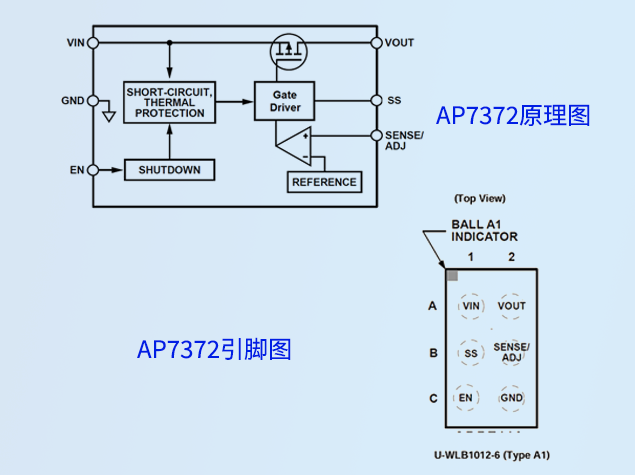

AP7372引腳圖及原理圖

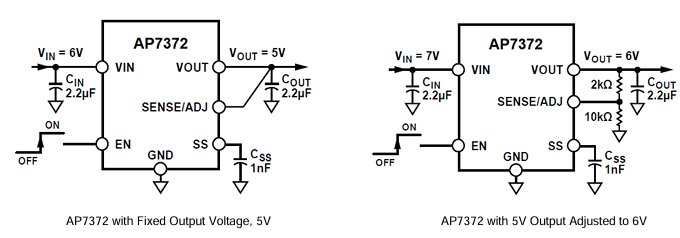

AP7372典型應用電路圖

AP7372訂購料號

AP7372-12CBA6-7

AP7372-18CBA6-7

AP7372-25CBA6-7

AP7372-33CBA6-7

AP7372-50CBA6-7
