CCE4503是瑞薩電子一款專為設備端設計的IO-Link兼容收發器，集成了符合IO-Link標準的通信功能、先進的保護電路和多種附加功能，同時保持了應用的簡潔性和小型化。該器件特別適用于空間受限的傳感器和執行器應用。瑞薩電子代理商-中芯巨能為您提供CCE4503技術參數詳解、引腳圖、原理圖及現貨。

CCE4503技術參數詳解

符合IO-Link標準：支持IO-Link通信協議，確保與現有系統的兼容性。

單通道設計：提供一個IO-Link通道，最大持續驅動電流可達250mA。

輸出模式可配置：支持PNP、NPN和推挽式三種輸出模式，滿足不同應用需求。

壓擺率限制可配置：允許用戶根據具體應用調整信號上升和下降時間，減少電磁干擾（EMI）。

電流限制可配置：通過外部電阻設置過流保護閾值，提高系統安全性。

自動恢復功能：在故障排除后自動恢復正常工作狀態，無需手動復位。

喚醒檢測：內置喚醒檢測電路，支持低功耗待機模式下的快速響應。

集成LDO選項：提供3.3V、5V和外部LDO三種穩壓輸出選項，每種最高可提供20mA電流，簡化電源設計。

保護功能全面：

反極性保護

過流檢測

欠壓檢測

過溫檢測

小型封裝：采用3mm x 3mm DFN-10封裝，適合高密度PCB布局。

CCE4503應用場景

CCE4503廣泛應用于需要可靠且緊湊型IO-Link接口的場合，包括但不限于：

IO-Link傳感器：如溫度、壓力、位置等傳感器，實現數據采集和遠程監控。

IO-Link執行器：如閥門、電機驅動器等，用于控制工業過程。

高壓電平轉換器：在不同電壓等級之間進行信號轉換，確保系統兼容性。

工業自動化：作為智能工廠中設備互聯的關鍵組件，提升生產效率和靈活性。

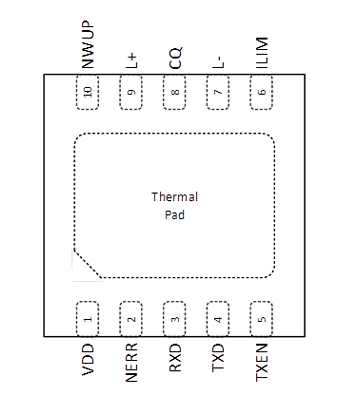

CCE4503引腳圖

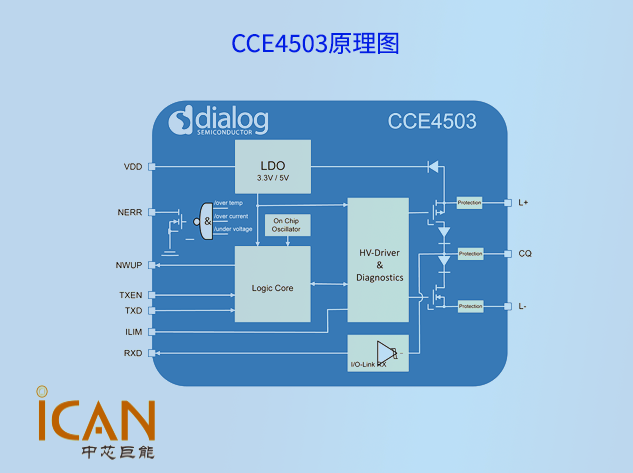

CCE4503原理圖

CCE4503訂購料號

CCE4503 0V LDO

CCE4503 3V LDO

CCE4503 5V LDO
