瑞薩電子的CCE4511CA是一款基于0.18μm高壓CMOS工藝的IO-Link主站收發器，專為工業自動化中多端口IO-Link主站設計。該器件集成了四個符合IO-Link v1.1.3標準的通信通道，支持8V至36V寬輸入電壓范圍，每個通道可提供500mA連續驅動電流，適用于構建4、8、12乃至16端口的高密度IO模塊，廣泛應用于工廠自動化、過程控制及智能傳感器網絡。瑞薩電子代理商-中芯巨能為您提供CCE4511CA技術參數詳解、引腳圖、原理圖及現貨。

CCE4511CA技術參數詳解

核心特性：硬件幀處理引擎

CCE4511CA的關鍵優勢在于其內置的專用硬件IO-Link幀處理器，支持所有IO-Link v1.1.3定義的幀類型（包括SDCI、PDIn、PDOout等），能夠自動處理物理層和數據鏈路層的通信任務，如信號調制、CRC校驗、狀態機管理與喚醒脈沖生成。該機制顯著降低主控MCU的協議處理負擔，釋放CPU資源用于執行更高階的任務（如邊緣計算、診斷算法或多協議網關功能），使開發者可在不升級MCU的前提下提升系統整體性能，或選用成本更低的處理器實現系統優化。

通信接口與系統集成

器件提供SPI和UART雙接口：

SPI接口：用于與主控制器進行高速配置與狀態讀取；

集成UART：支持COM1、COM2、COM3通信模式，實現與MCU的標準串行通信。

支持**時鐘饋通（Clock Forwarding）**功能，可在多芯片系統中實現精確時鐘同步，確保多個CCE4511CA在多端口主站中協調工作。集成振蕩器免除外置晶振需求，簡化BOM設計。

電源管理與保護機制

CCE4511CA集成了全面的系統級保護功能：

通道級過流與短路保護：每通道具備獨立的過載檢測與關斷機制；

欠壓鎖定（UVLO）：每個通道可獨立檢測輸入電壓異常并自動關斷；

過溫保護：芯片級熱關斷確保長期運行可靠性；

電源電壓監控：實時監測總線電壓狀態；

毛刺濾波器：抑制輸入信號噪聲，提升抗干擾能力。

此外，片內集成NMOS柵極驅動器，可用于控制外部電源開關，實現對連接設備的獨立上電控制。柵極驅動支持軟啟動功能，有效抑制上電瞬間的浪涌電流，保護負載和電源系統。

狀態指示與同步控制

集成8個可編程LED驅動器，支持多色狀態指示，便于實現運行、故障、通信狀態等視覺反饋。支持與外部信號同步傳輸，適用于需要與其他控制系統（如PLC或HMI）協調動作的應用場景。

封裝與工作條件

采用緊湊型QFN封裝，工作溫度范圍為-40°C至+125°C，滿足工業級應用的嚴苛環境要求。

CCE4511CA典型應用

多端口IO-Link主站模塊

遠程I/O系統

工業網關與協議轉換器

智能配電單元（PDU）

高壓電平轉換與信號隔離接口

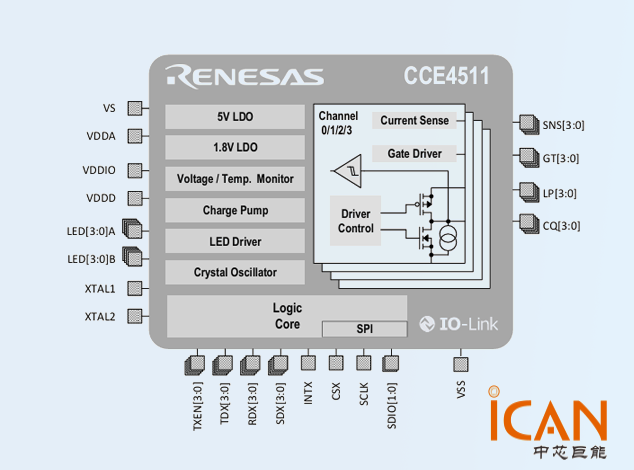

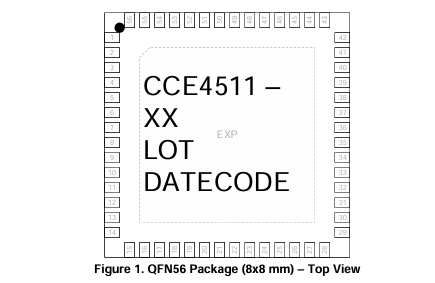

CCE4511CA引腳圖

CCE4511CA原理圖

CCE4511CA配套器件支持

為構建完整系統，瑞薩提供配套收發器：

CCE4503：單通道IO-Link設備端收發器；

RH4Z2501：支持主/從模式的單通道收發器，適用于混合拓?fù)湓O(shè)計。
