瑞薩電子SLG59H1008V是一款高性能、低導通電阻的NMOS負載開關，專為12V和24V電源軌的高效配電管理設計。該器件采用專有MOSFET工藝與銅柱互連技術，在寬輸入電壓范圍內實現穩定的13.3mΩ RDS(on)，適用于高電流、低損耗的應用場景，如電信設備、高性能計算系統和工業電機驅動。瑞薩電子代理商-中芯巨能為您提供SLG59H1008V技術參數詳解、引腳圖及典型應用電路圖。

SLG59H1008V技術參數詳解

關鍵電氣特性

SLG59H1008V支持最大連續電流達4A，可在12V或24V典型工業電壓下穩定工作，輸入電壓范圍覆蓋9V至28V，兼容標準電源總線。其低導通電阻顯著降低導通損耗，例如在4A負載下，功耗僅為212.8mW（P = I2 × RDS(on) = 16 × 0.0133），有效減少熱積累，提升系統能效。

集成保護功能

為增強系統可靠性，SLG59H1008V集成了多項保護機制：

自動安全工作區（SOA）保護：防止FET在瞬態過載或熱應力下?lián)p壞。

兩級限流保護：

第一級為電阻可調的有源電流限制，允許用戶通過外部電阻設定正常工作時的最大負載電流；

第二級為固定0.5A短路電流限制，在輸出發生短路時自動鉗位，防止過流損壞上游電源。

熱關斷保護：當結溫超過閾值時自動關斷輸出，并在溫度恢復后具備自動重啟能力。

控制邏輯為高電平有效（ON/OFF引腳），便于與通用GPIO直接接口，簡化MCU控制邏輯設計

SLG59H1008V典型應用場景

SLG59H1008V廣泛應用于需要可靠電源開關控制的系統中：

電源軌開關：用于啟用/禁用12V/24V子系統，實現按需供電與節能管理；

電機驅動器：控制電機電源通斷，配合控制器實現軟啟動與故障隔離；

高性能計算與企業級設備：在服務器、存儲設備中用于PoL（負載點）配電；

辦公自動化設備：如多功能打印機、寬幅復印機中用于模塊化電源管理；

電信基礎設施：在基站、交換機中用于熱插拔電源控制。

SLG59H1008V應用設計建議

在PCB布局中，建議將輸入/輸出電容（推薦0.1μF至1μF陶瓷電容）盡可能靠近VIN和VOUT引腳，以抑制電壓瞬變。電流限制電阻應使用精度1%的電阻，并遠離熱源以保證設定準確性。對于高密度布局，可通過并聯多個SLG59H1008V實現更高電流輸出，其固定短路限流特性有助于實現自然均流。

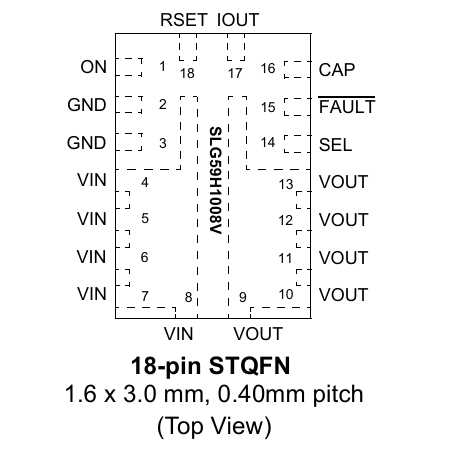

SLG59H1008V引腳圖

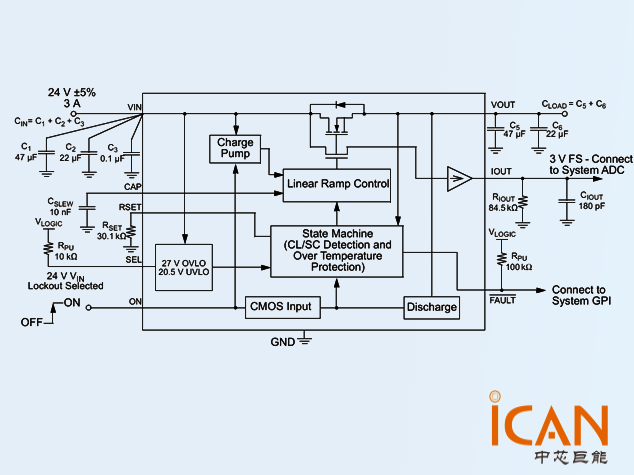

SLG59H1008V典型應用電路圖
