瑞薩電子的RAA489118是一款高度集成的升降壓（Buck-Boost）充電控制器，專為支持2至7節串聯鋰電池組（最高30V）的便攜式設備設計。該器件適用于電動工具、便攜式吸塵器、電動割草機、無人機及高端筆記本電腦等應用，具備寬輸入電壓范圍、靈活的充電管理機制和系統電源軌調節功能，兼容USB-C及USB PD 3.1 EPR（Extended Power Range）標準。瑞薩電子代理商-中芯巨能為您提供RAA489118技術參數詳解、引腳圖、典型應用電路圖及訂購料號

RAA489118技術參數詳解

寬輸入與電池支持

RAA489118支持3.9V至230V的超寬輸入電壓范圍，無死區設計，可無縫兼容多種電源輸入，包括傳統AC/DC適配器、USB PD端口及旅行充電器。其升降壓拓撲結構確保在輸入電壓高于、低于或等于電池電壓時均能高效充電，適用于多節電池系統在不同放電狀態下的充電需求。

在充電模式下，控制器可為高達7串鋰電池組提供恒流/恒壓（CC/CV）充電，并支持涓流充電（Trickle Charge），適用于深度放電電池的預充電階段，提升安全性與電池壽命。

系統電源軌與直通模式

除充電功能外，RAA489118可在適配器連接時提供2.4V至30.8V可調系統輸出電壓，為筆記本電腦等設備提供額外的中間電源軌（如12V或20V），實現系統級電源管理。器件支持正向直通模式（Forward Pass-Through Mode），在適配器供電時直接將輸入能量傳遞至系統，減少轉換損耗，提升整體效率。

靈活的控制與通信接口

RAA489118提供兩種配置方式：

電阻設置模式：通過外部電阻配置關鍵參數，如最大輸出電壓、適配器電流限值，支持自主充電（Autonomous Charging），實現“免軟件”運行。

串行通信接口：支持I2C/SMBus，允許動態調整充電電流、系統電壓、充電狀態監控等，適用于需要精細控制的智能系統。

關鍵功能與保護機制

電池反向操作：支持電池作為輸入源，實現反向降壓、升壓或升降壓輸出，適用于移動電源（Power Bank）應用。

電流監測：集成AMON（適配器電流監測）和BMON（電池電流監測）引腳，便于系統進行功率管理與狀態診斷。

運輸模式：可通過指令進入低功耗運輸模式，降低電池自放電，延長存儲壽命。

可選BFET：支持外部背對背FET（BFET）控制，實現電池充放電通路的隔離，增強系統安全性。

封裝與兼容性

采用4mm × 4mm 32引腳TQFN封裝，引腳與ISL9238及RAA489108兼容，便于現有設計升級與平臺遷移。

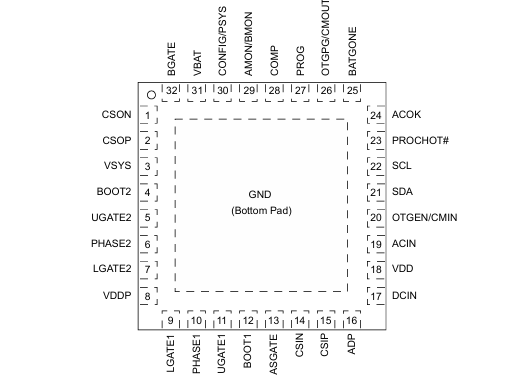

RAA489118引腳圖

RAA489118典型應用電路圖

RAA489118訂購料號

RAA489118A3GNP#AA0

RAA489118A3GNP#HA0

RAA489118A3GNP#MA0

RAA489118ARGNP#AA0

RAA489118ARGNP#HA0

瑞薩電子代理商-中芯巨能現貨供應，最快可2小時發貨，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為終端制造企業提供選型指導+樣片測試等服務，如需產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
