SN75179B是TI（德州儀器）一款高性能差分線路驅動器和接收器對，專為長距離、高噪聲環境下的平衡數據傳輸設計。該器件完全符合TIA/EIA-422-B、TIA/EIA-485-A和ITU-T V.11標準，是構建工業自動化、儀器儀表和通信系統中可靠全雙工串行總線的理想選擇。

核心功能與電氣特性

SN75179B集成了一個驅動器和一個接收器，采用5V單電源供電，工作溫度范圍為0°C至70°C。其關鍵特性確保了在嚴苛工業環境下的穩定通信。

驅動器特性：

輸出能力：可提供高達±60mA的驅動電流，滿足標準RS-422總線的負載要求。

短路保護：具備正負電流限制功能，有效防止輸出端短路或過載導致的器件損壞。

熱關斷保護：當結溫升至約150°C時，內部電路自動關斷，防止因過熱造成永久性損傷，故障排除后自動恢復。

輸出電壓擺幅：在標準54Ω負載下，典型差分輸出電壓為±2.4V，共模輸出電壓范圍為0V至5V。

接收器特性：

高輸入阻抗：典型值12kΩ，允許多達32個收發器并聯在同一總線上，擴展網絡節點。

靈敏度與遲滯：輸入靈敏度為±200mV，即差分輸入電壓超過+200mV時輸出高電平，低于-200mV時輸出低電平。50mV的輸入遲滯電壓有效抑制噪聲干擾，防止輸出在閾值附近振蕩。

寬共模范圍：可在-7V至+12V的共模電壓范圍內正常工作，適應長距離傳輸中的地電位差。

失效安全設計：當輸入端開路、短路或未連接時，接收器輸出被內部電路強制為高電平，防止系統因不確定狀態而誤操作。

引腳配置與封裝

SN75179B提供PDIP-8、SOIC-8和SOP-8三種封裝。8引腳定義清晰：

引腳1 (VCC)：5V電源。

引腳2 (R)：接收器輸出（RS-485邏輯電平）。

引腳3 (D)：驅動器輸入（TTL/CMOS邏輯電平）。

引腳4 (GND)：接地。

引腳5 (Y)：非反相總線輸出。

引腳6 (Z)：反相總線輸出。

引腳7 (B)：反相總線輸入。

引腳8 (A)：非反相總線輸入。

工作模式與邏輯

器件功能模式簡單明了：

驅動器：當D輸入為高電平時，Y輸出為高，Z輸出為低；D為低時，Y為低，Z為高。

接收器：當A-B差分電壓≥+200mV時，R輸出為高；當A-B≤-200mV時，R輸出為低；差分電壓在±200mV之間或輸入開路時，R輸出為高（失效安全）。

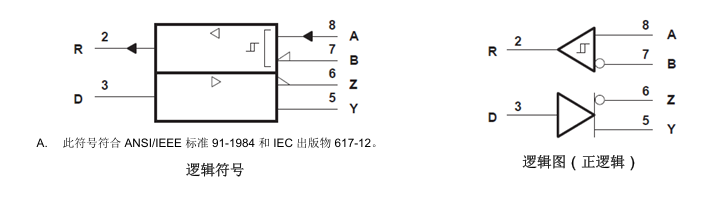

SN75179B典型應用原理圖

應用設計要點

總線端接：在總線兩端（而非中間）并聯一個120Ω的終端電阻，以匹配電纜特性阻抗（通常為120Ω），消除信號反射。

偏置電阻：為確保總線空閑時處于有效高電平（A>B+200mV），應在主機端的A線與VCC間連接一個上拉電阻（如1kΩ），在B線與GND間連接一個下拉電阻（如1kΩ）。

PCB布局：驅動器輸出（Y, Z）和接收器輸入（A, B）走線應盡量短且成對布線，保持差分對的對稱性，以優化信號完整性。

隔離：在高噪聲或長距離應用中，建議在控制器與SN75179B之間使用光耦或數字隔離器，實現電氣隔離，保護主控系統。

訂購信息

SN75179BDR

SN75179BP

SN75179BPSR

SN75179BD
