IPD600N25N3G是Infineon一款基于先進OptiMOS?3技術的N溝道功率MOSFET，采用PG-TO252-3（DPAK）封裝。該器件專為高效率、高頻率開關應用設計，具備極低的導通電阻與柵極電荷，適用于服務器電源、DC-DC轉換器、電機驅動和同步整流等場景。來自全球授權Infineon代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供IPD600N25N3G：技術參數詳解、引腳圖及現貨。

IPD600N25N3G技術參數詳解

關鍵靜態參數

在VGS = 10V、ID = 25A、Tj = 25°C條件下，其漏源導通電阻RDS(on)最大值為60mΩ，典型值51mΩ，顯著降低導通損耗。器件耐壓V(BR)DSS為250V，支持25A連續漏極電流（TC=25°C），脈沖電流能力達100A。柵極閾值電壓VGS(th)典型值為3V（范圍2~4V），確保在10V驅動下完全導通。漏源擊穿電壓溫度系數穩定，支持雪崩工作模式，單脈沖雪崩能量EAS達210mJ（ID=25A），具備較強的過壓耐受能力。

動態與開關特性

IPD600N25N3G優化了柵極電荷與輸出電容，實現高速開關。在VDD=100V、VGS=10V、ID=12A、RG=1.6Ω測試條件下：

總柵極電荷Qg典型值22nC，最大29nC，降低驅動損耗。

柵源電荷Qgs為8nC，柵漏電荷Qgd為2nC，有助于抑制米勒效應。

開關延遲與時間：開通延遲td(on)為10ns，上升時間tr為10ns，關斷延遲td(off)為22ns，下降時間tf為8ns，支持數百kHz至MHz級開關頻率。

輸入電容Ciss典型值2350pF，輸出電容Coss為134pF，反向傳輸電容Crss為3pF，減小開關過程中的dv/dt和di/dt應力。

反向二極管特性

集成體二極管支持連續正向電流IS=25A（TC=25°C），脈沖電流達100A。在VGS=0V、IF=25A、Tj=25°C條件下，正向壓降VSD典型值0.9V，最大1.2V。反向恢復時間trr典型值114ns（VR=100V, IF=12A, diF/dt=100A/μs），反向恢復電荷Qrr為700nC，表現優于標準快恢復二極管，適用于需要體二極管參與換流的拓撲。

熱與封裝特性

采用DPAK封裝，熱阻RthJC（結到殼）為1.1K/W，確保高效散熱。在最小焊盤PCB上，RthJA為75K/W；若提供6cm2銅箔散熱區，RthJA可降至50K/W。器件最大功耗Ptot為136W（TC=25°C），支持-55°C至175°C的工作與存儲溫度范圍，滿足嚴苛工業環境需求。

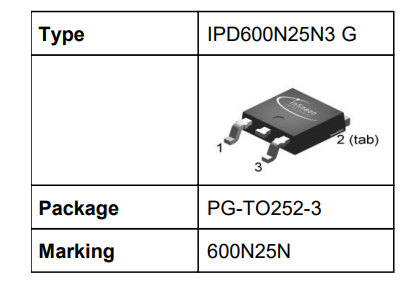

IPD600N25N3G引腳圖

IPD600N25N3G應用設計要點

驅動設計：建議使用低阻抗驅動電路，確保10V以上柵壓快速充放電。因Qgd較小，需注意防止米勒平臺誤導通。

PCB布局：優化源極回路，減小寄生電感，降低開關振鈴。建議使用4層板，大面積敷銅散熱。

SOA考慮：結合結溫、電壓電流限制，確保工作點位于安全工作區內，尤其在硬開關條件下。

并聯使用：低RDS(on)溫度系數有利于并聯均流，但需匹配柵極驅動路徑。
