BYV26系列是Vishay一款高性能、玻璃鈍化、軟恢復型單向整流二極管，專為高頻開關電源、逆變器和高可靠性工業應用設計。該器件采用SOD-57玻璃封裝，具備優異的熱穩定性、低反向漏電流和快速軟恢復特性，適用于對效率和電磁干擾（EMI）敏感的電源系統。VISHAY代理、原廠貨源-中芯巨能為您提供該系列關鍵參數、電氣性能及現貨供應。

產品系列與關鍵參數

BYV26系列根據反向耐壓分為五個型號，覆蓋200V至1000V范圍，滿足不同電壓等級的應用需求：

BYV26系列根據反向耐壓分為五個型號：BYV26A、BYV26B、BYV26C、BYV26D和BYV26E，對應的重復峰值反向電壓（VRRM）分別為200V、400V、600V、800V和1000V。相應的反向擊穿電壓（V(BR)R）分別為300V、500V、700V、900V和1100V（測試條件：IR = 100μA），確保器件在實際應用中具有足夠的電壓裕量。所有型號均支持1A的平均正向電流（IFAV）和高達30A（10ms半正弦波）的峰值浪涌電流（IFSM），具備較強的瞬態過載能力。

電氣性能與恢復特性

正向壓降（VF）：在IF=1A、Tj=25°C條件下，典型VF為2.5V；當結溫升至175°C時，VF降至1.3V，表現出良好的溫度穩定性，有助于降低高溫下的導通損耗。

反向漏電流（IR）：在額定反向電壓下，室溫漏電流最大為5μA；在150°C高溫下，最大漏電流為100μA，確保在高溫應用中的低靜態功耗。

反向恢復時間：

BYV26A–C：trr ≤ 30ns（IF=0.5A, IR=1A, iR=0.25A）

BYV26D–E：trr ≤ 75ns 快速且軟的恢復特性可有效降低開關損耗和EMI，適用于高頻開關拓?fù)洹?/p>

熱性能與可靠性

結溫范圍：-55°C 至 +175°C，支持極端環境下的可靠運行。

熱阻：在引線長度l=10mm、焊點溫度恒定的條件下，結到環境的熱阻RthJA為45K/W，便于進行熱設計和溫升評估。

封裝：SOD-57玻璃封裝，重量小于0.5g，具有良好的氣密性和機械強度。陰極通過玻璃色帶標識，便于極性識別。

典型應用

BYV26系列特別適用于以下場景：

開關模式電源（SMPS）：作為輸出整流二極管或鉗位二極管，其低恢復電荷和軟恢復特性有助于提升轉換效率并降低噪聲。

高頻逆變電路：在DC-AC或AC-DC變換器中，用于高頻整流，減少開關器件的電壓應力。

高可靠性工業設備：得益于玻璃鈍化工藝和寬溫度范圍，適用于工業控制、電機驅動和電源模塊等嚴苛環境。

設計考慮

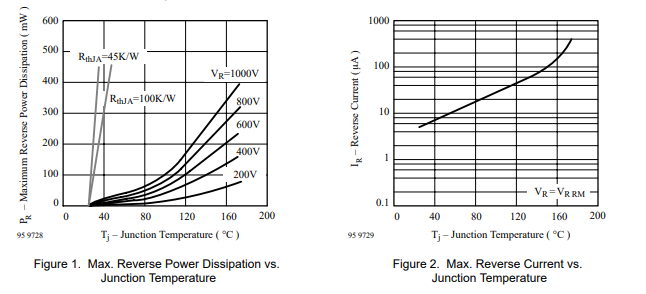

功率耗散：最大反向功率耗散隨結溫升高而線性下降（見圖1），設計時需根據實際工作溫度降額使用。

反向電流溫升：反向漏電流隨溫度指數增長（見圖1），在高溫高壓應用中需評估其對系統效率的影響。

圖1

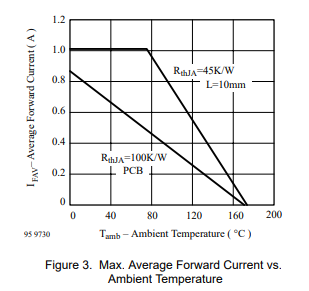

電流能力：平均正向電流受環境溫度影響，需根據RthJA和散熱條件計算實際可承受的電流（見圖2）。

圖2

安全與環保聲明

該器件符合《蒙特利爾議定書》及多項國際環保法規，生產過程中不使用臭氧層消耗物質（ODS），適用于對環保要求嚴格的應用。
