德州儀器（TI）BQ41Z50 （訂購料號：BQ41Z50RSNR ）是一款全集成單芯片電池包解決方案，專為 2-4 節串聯 的鋰離子、鋰聚合物及磷酸鐵鋰電池包設計，核心優勢在于融合 Dynamic Z-Track? 技術、多層安全保護與身份驗證功能，滿足消費類及工業設備對電池管理的高精度、高安全性需求。德州儀器代理、原廠貨源-中芯巨能為您提供BQ41Z50技術參數詳解，附引腳圖及原理圖。

一、硬件架構與核心參數

BQ41Z50 采用高度集成化設計，硬件模塊協同高效，關鍵配置如下：

核心處理器：搭載超低功耗 32 位 RISC 處理器，在保障參數運算效率的同時，降低電池靜態功耗，適配長續航設備需求；

模擬前端：集成兩個獨立 16 位 ADC，支持電流與電壓同步采樣，可精準采集電池關鍵參數；電源引腳最高耐受 40V 電壓，匹配 2-4 節串聯電池的電壓范圍；

通信與顯示：支持最高 1MHz 速率的 SMBus v3.2 通信，可快速向系統主機傳輸電池數據；最多可選配三個 LED 顯示屏，方便直觀展示電池狀態；

封裝形式：采用 32 引線 WQFN（RSN）緊湊型封裝，節省 PCB 布局空間，適配小型化設備設計。

二、核心功能與算法優勢

1. 高精度電量管理

依托 Dynamic Z-Track? 算法，即使在動態負載場景下，也能精準計算電池荷電狀態（SoC）；同時可為主機系統提供最大功率與電流，提升 TURBO 模式運行精度，為設備高性能運行提供數據支撐。

2. 智能充電與均衡控制

充電算法：集成精密充電邏輯，支持 JEITA 標準，可基于電池循環時間、運行時間及健康狀態（SoH）實現自適應充電，避免過充損傷；

電芯均衡：充電或靜止狀態下可自動開啟集成式電芯均衡功能，保障多節電池充電一致性，延長電池循環壽命。

三、多層級安全防護機制

BQ41Z50 構建了初級與次級雙重安全保護體系，覆蓋電池全生命周期風險：

電芯級保護：包含過壓 / 欠壓保護、充電 / 放電過流保護、放電短路保護、過熱保護及充電超時保護，全方位防范電芯異常；

系統級保護：配備 CHG 和 DSG 高側 N 溝道 FET 驅動器（驅動強度可配置），支持 FET 保護與電芯斷開檢測功能；

軟件級保護：固件針對過壓、欠流、過熱等故障，提供 1 級與 2 級軟件防護，同時通過診斷使用壽命數據監控器與黑盒記錄器，留存故障信息便于后期排查。

四、附加特性與場景適配

TURBO 模式支持：可根據主機需求開啟 TURBO 模式，提升設備瞬時功率輸出能力，適配高負載場景；

身份驗證：支持橢圓曲線加密（ECC）、SHA-2 及 SHA-1 認證，有效防范電池替換篡改與數據泄露風險；

場景兼容性：緊湊型封裝與低功耗設計，適配便攜設備；多層安全防護與精準算法，也可滿足工業設備對電池穩定性的嚴苛要求。

五、引腳圖

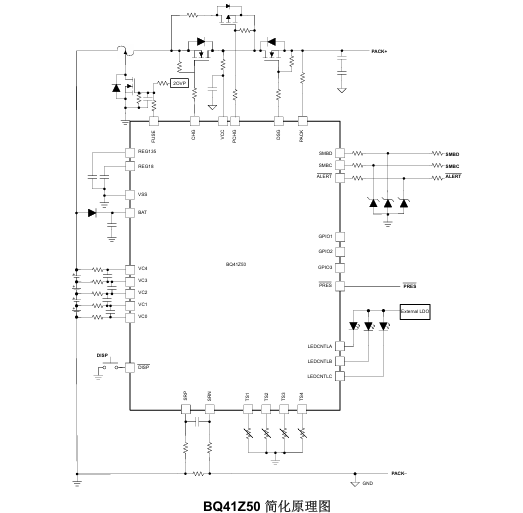

五、原理圖
