德州儀器（TI）推出的BQ41Z90 （訂購料號：PBQ41Z90PVPT）是一款基于電池包的完全集成式電池包管理器，適用于3至16節串聯鋰離子、磷酸鐵鋰、鎳氫和鋰聚合物電池包。它不僅提供了閃存可編程CPU、安全保護功能，還支持橢圓曲線加密（ECC）身份驗證，確保了電池包的安全性和可靠性。德州儀器代理、原廠貨源-中芯巨能為您提供BQ41Z90中文技術參數詳解，引腳圖、原理圖及現貨。

高度集成的設計

BQ41Z90集成了多種關鍵功能，使其成為一款高度集成的電池包管理器：

超低功耗32位RISC處理器：該處理器能夠在保持高性能的同時實現超低功耗運行，適用于長時間工作的便攜式設備。

高精度模擬測量功能：支持對多達16節串聯電池進行ADC測量，容差為80V，并且使用Dynamic Z-Track?電量監測算法實現高精度的SoC（荷電狀態）和SoH（健康狀態）計算。

集成閃存存儲器：提供受基于證書的安全功能保護的閃存存儲器，確保數據的安全性。

豐富的外設IO：包括兩個獨立ADC的精密模擬前端，一個高精度18位集成Δ-Σ庫侖計和一個具有輸入轉換和多路復用器的高精度16位Δ-Σ ADC，支持電流和電壓同步采樣。

精密模擬前端與電量監測

BQ41Z90的精密模擬前端支持多個關鍵功能：

電流和電壓同步采樣：通過兩個獨立ADC實現電流和電壓的同步采樣，確保了測量的準確性。

溫度測量：支持多達八次外部熱敏電阻測量和一個內部溫度傳感器，幫助監控電池的工作環境溫度，確保其在安全范圍內工作。

高側NMOS FET驅動器：強大的高側NMOS FET驅動器能夠?qū)崿F(xiàn)快速導通和關斷，支持預充電和預放電NMOS FET驅動器的電荷泵，提高了系統的響應速度和安全性。

電池均衡與保護機制

BQ41Z90還具備以下電池均衡和保護機制：

電芯均衡：每節電芯高達50mA的旁路電流支持電芯間的均衡，延長電池壽命并提高系統效率。

診斷使用壽命數據監控器和記錄器：實時監控和記錄電池的使用壽命數據，便于維護和故障排查。

并聯配置支持：支持具有獨立充電器和系統端口的可拆卸電池，增強了系統的靈活性和擴展性。

多主機通信接口與安全特性

BQ41Z90支持多種通信接口，確保了與其他系統的無縫集成：

I2C和SMBus 3.2：支持I2C（高達1MHz）和SMBus 3.2（高達1MHz），實現了高速通信和多主機支持。

多種功耗模式：提供多種功耗模式，實現低靜態電流運行，延長電池續航時間。

SHA-1、SHA-2或EC-KCDSA身份驗證：提供穩健的電池包安全性，防止未經授權的訪問和篡改。

實際應用中的優勢

在實際應用中，BQ41Z90的優勢尤為明顯：

智能電池管理系統：BQ41Z90可以應用于各種需要智能電池管理的場景，如無人機、電動工具、醫療設備等，確保這些設備的高效運行和長壽命。

安全性增強：通過SHA-1、SHA-2或EC-KCDSA身份驗證，BQ41Z90提供了強大的安全保障，防止電池被非法替換或篡改，保障用戶設備的安全。

靈活的系統設計：支持并聯配置和多種通信接口，使得BQ41Z90能夠適應不同的系統需求，簡化了系統設計和集成過程

原理圖

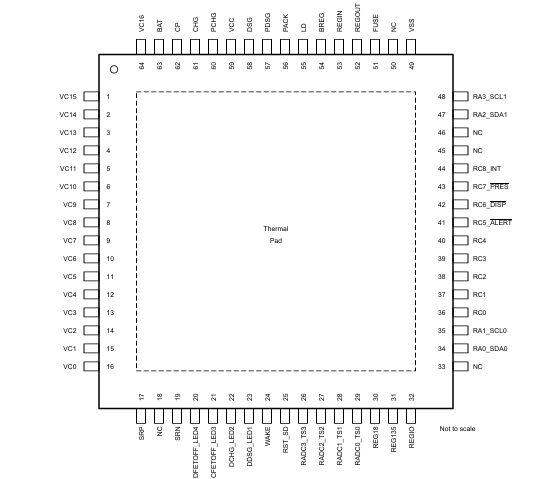

引腳圖
