CW24C256B（256Kbit）與CW24C512B（512Kbit）是武漢芯源半導體推出的工業級串行EEPROM，采用標準I2C總線接口，分別組織為32K×8和64K×8結構。兩款器件兼容性強，可直接替代主流24C256/24C512系列，適用于對數據可靠性、功耗及封裝尺寸有嚴苛要求的嵌入式系統。武漢芯源半導體代理商-中芯巨能為您提供CW24C256B：技術參數詳解、引腳圖、典型應用框圖、產品 規格書及現貨。

CW24C256B技術參數詳解

電氣與接口特性

器件支持1.7V至5.5V寬電壓工作，兼容低電壓MCU系統。在VCC ≥ 2.5V時，I2C時鐘頻率可達1MHz；1.7V ≤ VCC < 2.5V時，最大支持400kHz。輸入引腳（SCL、SDA、A0–A2）內置施密特觸發器與噪聲濾波器，有效抑制總線毛刺，提升在工業噪聲環境下的通信穩定性。SDA為開漏輸出，需外接上拉電阻（推薦值：1.3kΩ@2.5–5V，10kΩ@1.7V）。

存儲操作機制

CW24C256B支持64字節頁寫，CW24C512B支持128字節頁寫。寫入時，地址低位（6位或7位）自動遞增，高位保持不變，實現頁內連續寫入。若寫入長度超過頁邊界，地址將回繞至頁首，覆蓋已有數據，需軟件規避。所有寫操作均為自定時，典型寫周期為3.3ms，最大5ms。寫入期間芯片拒絕新命令，可通過“確認輪詢”（Acknowledge Polling）機制檢測寫完成狀態。

地址與設備管理

器件地址由固定前綴“1010”、A2/A1/A0硬件引腳電平及R/W位組成，支持同一I2C總線上掛載最多8個相同容量的EEPROM。A0–A2引腳內部默認下拉，懸空時視為邏輯0，簡化PCB設計。

數據保護與可靠性

WP（Write Protect）引腳提供硬件級寫保護：接VCC時禁止所有寫操作，僅允許讀取；接地時功能正常。器件具備>500萬次擦寫壽命及>200年數據保持能力，滿足長期部署需求。工作溫度范圍-40°C至+85°C，適用于汽車電子、工業控制等嚴苛環境。

CW24C256B引腳圖

提供PDIP8、SOP8、TSSOP8、UDFN8、SOT23-5、TSOT23-5及MSOP8等多種封裝，便于高密度或空間受限設計。例如，SOT23-5封裝僅占用約3mm×1.7mm面積，適合小型IoT節點。

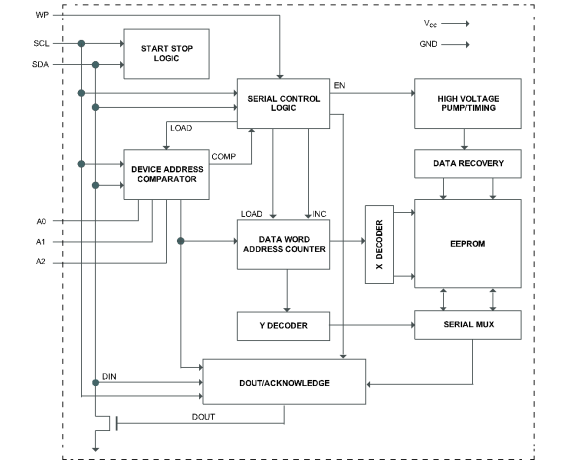

CW24C256B功能框圖

武漢芯源半導體代理商-深圳市中芯巨能電子有限公司現貨供應，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。如需CW24C256B（256Kbit）與CW24C512B（512Kbit）等產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。
