F4481產品簡介
F4481 是瑞薩電子一款 400MHz 至 1100MHz 四路徑 TX 數字可變?cè)鲆娣糯笃?(DVGA),配備 100Ω 差分輸入和 50Ω 單端輸出。該器件是針對 400MHz 至 4200MHz 頻率范圍內的頻分雙工 (FDD) 或時分雙工 (TDD) 應用的完整 VGA 系列的一部分。 F4481 使用單個 3.3V 電源和僅 520mA 的 ICC,提供四個獨立的傳輸路徑,每個路徑具有 28dB 典型最大增益、+35dBm OIP3、+17dBm 輸出 P1dB 和 5.7dB NF。每個通道均包含一個 Glitch-Free? 數字步進衰減器,以精確的 0.5dB 步進將增益降低高達 31.5dB。F4481 采用 8mm × 8mm 56-LGA 封裝,具有匹配的 100Ω 差分輸入和 50Ω 單端輸出阻抗,可輕松集成到信號路徑中。
F4481產品特性
適用于 FDD TX 應用的獨立四通道
400MHz 至 1100MHz
900MHz 時典型最大增益為 28dB
精確的 SPI 控制 Glitch-Free? 增益調整
31.5dB 增益范圍,步長為 0.5dB
900MHz 時噪聲系數為 5.7dB
900MHz 時 +35dBm OIP3
+17dBm 輸出 P1dB (900MHz)
3.3V電源電壓
ICC = 524mA
100Ω差分輸入阻抗
50Ω單端輸出阻抗
1.8V 和 3.3V 邏輯支持
獨立通道待機模式以節省電量
工作溫度 (TEP) 范圍:-40 °C 至 +115 °C
8mm × 8mm,56-LGA 封裝

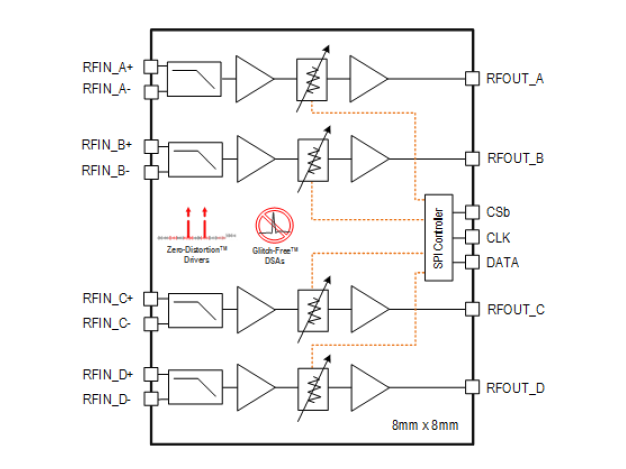

F4481功能框圖

F4481訂購型號
F4481LKGI
F4481LKGI8
