GD3162是恩智浦一款專為xEV（電動汽車）牽引逆變器設計的先進電流隔離單通道柵極驅動器，能夠高效驅動最新的SiC（碳化硅）和IGBT（絕緣柵雙極晶體管）模塊。該器件通過SPI接口提供可編程的動態柵極強度驅動功能，并在故障發生時自動激活高級保護機制，確保系統的安全性和可靠性。GD3162符合嚴格的汽車應用標準，支持高功能安全等級(ASIL C/D)，并已獲得AEC-Q100 1級認證。代理銷售恩智浦旗下全系列IC電子元器件-中芯巨能為您提供恩智浦GD3162技術參數詳解、功能框圖及訂購型號。如需采購、申請樣片測試、產品規格書等需求，請加客服微信：13310830171。

GD3162技術參數詳解

操作性能

增強驅動強度：集成升壓能力，支持高達10/20/30A的拉電流和灌電流。

最大VCC輸出電壓：支持最高25V的輸出電壓。

可編程ADC延遲：允許設置PWM上升沿或下降沿的采樣延遲，最長達8μs。

保護功能

高壓溫度感測(TSENSE)：內置NTC熱敏電阻或二極管傳感器，具有可編程偏移和增益調整。

快速VCE DeSat檢測：對于SiC器件，其檢測和響應時間小于1μs。

降低開關損耗：優化的PWM死區時間范圍有助于減少SiC器件的開關損耗。

兩級關斷(2LTO)與軟關機(SSD)：提供兩種級別的關斷保護及軟關機功能，確保安全操作。

DC鏈路電容放電：支持MCU控制或安全邏輯控制下的有效放電，保障系統穩定。

功能安全性

附加可編程故障引腳(INTA)：用于報告電源設備和柵極驅動器的狀態。

集成式高壓故障管理(FSISO)：提升系統的整體安全性。

可編程VCE輸出監測：實時監控VCE狀態，及時發現異常情況。

絕緣/隔離特性

共模瞬態抗擾度(CMTI)：最小值超過100V/ns，確保信號傳輸?shù)姆€(wěn)定性。

電氣隔離：符合UL1577標準，計劃實現5000Vrms的隔離電壓，進一步增強了產品的可靠性和安全性。

長期供貨保障

GD3162被納入恩智浦的產品長期供貨計劃，保證至少15年的穩定供應，為您的嵌入式設計提供了可靠的長期支持。

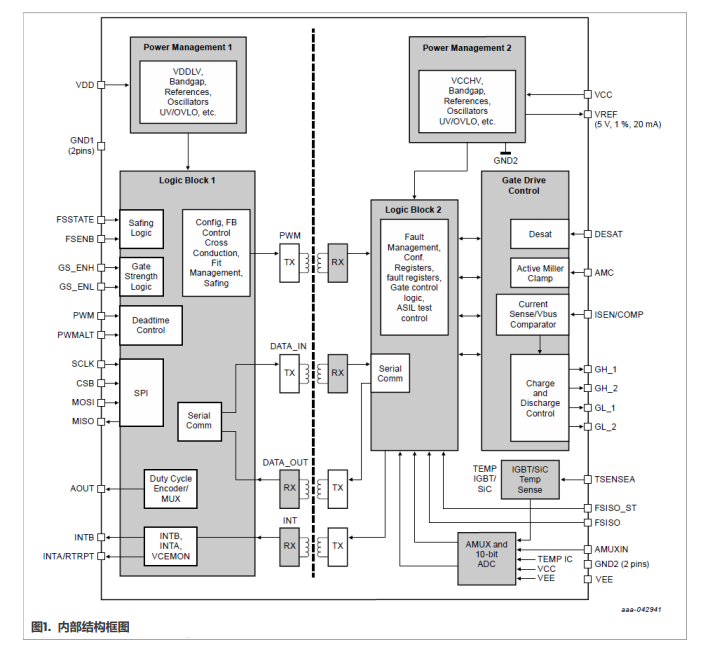

GD3162功能框圖

GD3162訂購型號

MGD3162AM550EK

MGD3162AM551EK

綜上所述，GD3162憑借其卓越的操作性能、全面的保護機制以及強大的功能安全性，成為xEV牽引逆變器應用的理想選擇，同時也為開發者提供了長期穩定的供應鏈保障。
