HP203N是華普微一款集成溫度、壓力與高度測量功能的高精度數字傳感器，適用于對尺寸、功耗和測量精度要求嚴苛的嵌入式系統。該器件基于MEMS傳感技術，內置24位Σ-Δ ADC和信號處理引擎，支持I2C高速數字接口，廣泛應用于移動設備、可穿戴設備、工業傳感及氣象監測系統。華普微電子代理商、原廠貨源 - 深圳市中芯巨能電子有限公司為您提供HP203N參數詳解、應用領域及應用框圖。

HP203N規格參數詳解

核心性能參數

電源電壓范圍：1.8V ~ 3.6V，兼容3.3V及1.8V邏輯系統，適用于電池供電設備。

壓力測量范圍：300 mbar 至 1200 mbar，覆蓋海平面至高海拔區域的典型大氣壓范圍。

壓力相對精度：±1.0 mbar（在950–1050 mbar，25°C條件下），適用于高精度氣壓監測。

工作溫度范圍：-40°C 至 +85°C，滿足工業級環境要求。

待機電流：<0.1 μA，極低功耗設計，適合長期運行的低功耗應用。

封裝尺寸：3.8 mm × 3.6 mm × 1.15 mm，小型LGA封裝，節省PCB空間。

高分辨率與數據處理能力

HP203N采用24位高分辨率ADC對原始壓力和溫度信號進行數字化處理，確保微小氣壓變化的精確捕捉。其高度分辨率可達0.2米，適用于需要精細海拔變化檢測的應用，如登山手表、無人機高度保持或室內定位系統。

高度數據并非直接測量，而是通過內置算法，基于測量得到的氣壓與溫度數據，結合國際氣壓高度公式（如ISA模型）實時計算得出。該算法已集成于傳感器內部，輸出即為校準后的高度值，減輕主控MCU的計算負擔。

內置補償與智能功能

傳感器內部集成了數字補償引擎，可對溫度漂移、非線性誤差及交叉敏感性進行校正。補償算法基于出廠校準參數（存儲于內部OTP存儲器），確保全溫度范圍內的測量一致性。

此外，HP203N支持多種工作模式：

單次測量模式：按需觸發，測量完成后自動進入待機，最大限度降低功耗。

連續測量模式：可配置采樣頻率，適用于實時監控場景。

待機模式：電流低于0.1 μA，適合電池供電的長時間待機設備。

通信接口與系統集成

HP203N配備高速I2C接口（支持標準/快速/高速模式），通信速率可達3.4 Mbps，顯著提升數據吞吐能力，適用于多傳感器系統或高刷新率應用。支持標準I2C地址配置，允許多個傳感器共用總線。

I2C接口支持中斷輸出（INT引腳），可配置為數據就緒、壓力閾值觸發或溫度報警等事件中斷，便于實現事件驅動的低功耗系統設計。

HP203N典型應用場景

移動高度計/氣壓計：智能手機、運動手表、戶外探險設備中用于海拔追蹤與天氣預測。

工業傳感器系統：用于壓力監測、環境監控或設備狀態診斷。

氣象站設備：作為核心氣壓傳感單元，提供長期穩定的氣壓與溫度數據。

數據記錄器：在無人值守的野外或工業環境中，實現低功耗、高精度的壓力與高度數據采集。

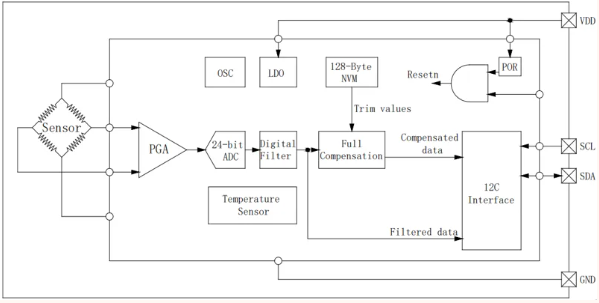

HP203N應用框圖

HP203N設計建議

建議在VDD與GND之間添加0.1 μF去耦電容，靠近電源引腳放置，以提升信號穩定性。

I2C總線應使用適當上拉電阻（通常1.8kΩ~4.7kΩ），并盡量縮短走線以減少噪聲干擾。

傳感器底部開孔需保持通暢，確保外部氣壓可直接作用于MEMS感應膜。
