在電源系統設計中，對電流、電壓及功率的精確監測是實現能效管理、故障診斷與系統保護的關鍵。德州儀器推出的INA236是一款高精度、寬電壓范圍的16位數字電流/功率監測器，適用于服務器電源、工業自動化、通信設備及電池管理系統等應用。來自全球授權的德州儀器代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供INA236技術參數詳解、典型應用電路圖及現貨。

INA236技術參數詳解

核心功能與工作原理

INA236通過測量外部電流檢測電阻（通常為mΩ級）兩端的差分電壓，結合內部高精度ADC和可編程校準機制，直接輸出電流（A）、總線電壓（V）和計算功率（W）的數字值。其支持高側或低側電流檢測，便于系統布局與接地設計。

該器件采用16位Δ-Σ ADC，具備以下關鍵性能指標：

最大0.1%增益誤差

5μV最大輸入失調電壓

10nA最大輸入偏置電流

高輸入阻抗特性使其在測量微小電流時仍能使用較大阻值的檢測電阻（如1Ω），提升信噪比與測量分辨率，適用于低功耗待機電流監測。

寬電壓與高共模能力

INA236支持**-0.3V 至 48V**的寬輸入共模電壓范圍，可監測高壓母線上的電流，且其工作電壓（VCC）為1.7V~5.5V，獨立于被測系統電壓。這一特性使其能夠用于12V、24V甚至48V工業電源系統，同時兼容低電壓MCU接口。

內部集成的電壓測量通道可監測IN–引腳上的總線電壓，實現完整的功率計算（P = V × I），無需額外ADC資源。

可編程配置與數據處理

器件通過I2C/SMBus接口（兼容1.2V、1.8V、3.3V和5V邏輯電平）進行通信，支持兩個器件地址引腳（ADDR0/ADDR1），共可配置4個地址，允許多個INA236在同一總線上并行工作。

其ADC轉換時間和采樣均值計算可通過寄存器配置，支持：

單次或連續轉換模式

多次采樣平均（降低噪聲）

可編程滿量程范圍：20mV或80mV（通過PGA設置）

配合可編程校準寄存器，用戶可設定電流與功率的轉換系數，使主機MCU可直接讀取以“安培”和“瓦特”為單位的物理量，簡化軟件處理。

報警與系統集成功能

INA236提供ALERT引腳，支持多種閾值報警：

過流（OCC）

欠流（UCC）

過壓（OVP）

欠壓（UVP）

報警閾值與遲滯可通過I2C設置，實現自主監控，減輕主控MCU負擔。此外，支持通用呼叫（General Call）尋址，可同步多個器件的轉換時序，確保多通道測量的時間一致性。

低功耗與封裝

在正常工作模式下，典型電源電流為300μA；可進入待機模式，功耗低至2.2μA（典型值），適用于電池供電或低功耗系統。

提供兩種小型封裝：

DSBGA-8：0.745mm × 1.508mm，適用于高密度PCB設計

SOT23-8：標準表貼封裝，便于手工焊接與維修

工作溫度范圍為–40°C至+125°C，滿足工業級應用要求。

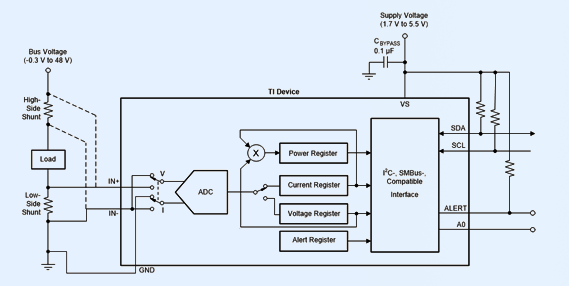

INA236典型應用電路圖

INA236訂購料號

INA236AIDDFR

INA236AIYBJR

INA236BIDDFR

INA236BIYBJR
