NCV51563是安森美一款高性能、汽車級雙通道隔離柵極驅動器，專為高速驅動MOSFET和碳化硅（SiC）MOSFET功率開關而設計。該器件集成了高電流輸出能力、優異的隔離性能與關鍵保護功能，適用于工業、通信及高可靠性電源系統。來自全球授權的安森美代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供NCV51563技術參數詳解、引腳圖、典型應用電路圖及訂購料號。

NCV51563技術參數詳解

核心特性與電氣參數

NCV51563提供4.5 A峰值拉電流和9 A峰值灌電流輸出能力，支持快速開關動作，顯著降低功率器件的開關損耗，特別適合高頻硬開關拓?fù)鋺?yīng)用。其輸出電壓范圍寬達6.5 V至30 V，兼容邏輯電平與標準驅動需求，并內置三級欠壓鎖定（UVLO）閾值（5 V、8 V、17 V），確保在輸入電壓異常時可靠關斷功率管。

器件具備出色的動態性能：典型傳播延遲僅為36 ns，通道間最大延遲匹配控制在8 ns以內，有助于提高橋式電路中上下管的時序一致性，減少死區誤差，提升系統效率。同時，高達>200 V/ns的共模瞬態抗擾度（CMTI）確保在高dv/dt噪聲環境下仍能穩定工作，防止誤觸發。

隔離架構與靈活配置

NCV51563采用SOIC-16封裝（省去引腳12和13），實現輸入與雙輸出通道之間5 kVRMS（UL1577認證）的增強型光耦隔離。輸出通道間可承受最高1500 V峰值差分電壓，滿足IEC 60950/62368等安全標準要求，適用于高絕緣等級的應用場景。

兩個獨立的隔離驅動通道可靈活配置為：雙低邊驅動、雙高邊驅動或半橋驅動模式。通過ANB引腳可編程選擇單輸入或雙輸入邏輯模式，配合外部邏輯電路可實現用戶可編程死區時間控制，增強了系統設計的靈活性與安全性。

集成保護功能

器件集成多項關鍵保護機制：

獨立欠壓鎖定（UVLO）：每個通道均具備獨立UVLO檢測，防止因供電不足導致的非飽和導通。

使能（Enable）功能：EN引腳可同時關閉兩個輸出通道，便于系統進入低功耗或故障保護狀態。

高噪聲抑制能力：結合高CMTI與精確傳播延遲匹配，有效抑制電磁干擾對驅動信號的影響。

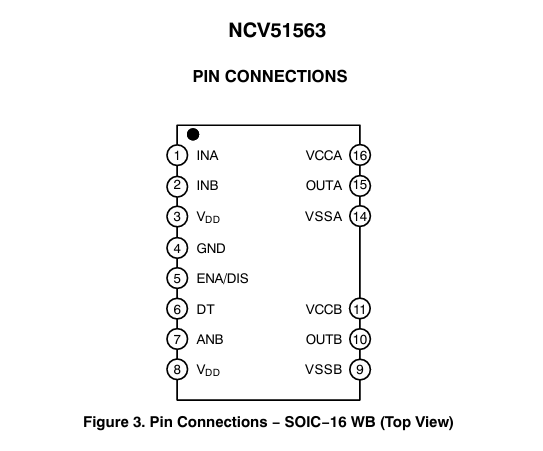

NCV51563引腳圖

NCV51563典型應用領域

NCV51563廣泛應用于需要高可靠性和高性能隔離驅動的場合，包括：

DC-DC與AC-DC隔離電源：如服務器電源、電信整流器、高功率DC/DC轉換器；

不間斷電源（UPS）：用于PFC級或DC-DC變換級中的橋式開關驅動；

工業電機驅動：適用于變頻器、伺服驅動器中的功率級控制；

車載充電機（OBC）與充電樁：尤其適合搭配SiC MOSFET實現高效高頻開關。

NCV51563典型應用電路圖

NCV51563訂購料號

NCV51563BBDWR2G

NCV51563CADWR2G
