在當今能源日益緊張的時代，提高系統能效已成為各行各業關注的焦點。無論是消費電子、工業設備還是汽車電子，電力轉換效率的提升都直接關系到產品的競爭力和可持續發展能力。集成開關控制器作為一種高效的電源管理方案，正逐漸成為提升系統能效的重要手段。本文將探討集成開關控制器的工作原理、優勢以及在不同領域的應用，展示其在提升系統能效方面的關鍵作用。

集成開關控制器的工作原理

集成開關控制器是一種集成了控制電路和功率開關的電源管理芯片。其核心功能是通過控制開關的通斷來調節輸出電壓或電流，從而實現高效的電力轉換。與傳統的線性穩壓器相比，開關控制器具有更高的轉換效率，通常可以達到85%以上，而線性穩壓器的效率一般不超過70%。

開關控制器的基本工作原理如下：

輸入電壓檢測：首先，控制器檢測輸入電壓的大小。

反饋回路：通過反饋回路監測輸出電壓，確保其穩定在設定值。

脈沖寬度調制（PWM）：根據反饋信號，控制器調整開關的占空比，即開關導通的時間比例，從而調節輸出電壓。

濾波電路：輸出電壓經過濾波電路平滑后，提供給負載使用。

集成開關控制器的優勢

高效率：開關控制器通過高頻開關操作，減少了能量損失，提高了整體轉換效率。特別是在輕載條件下，其效率優勢更為明顯。

小型化：集成開關控制器將多個功能模塊集成在一個芯片上，大大減小了電路板的面積，適合于空間受限的應用場景。

靈活性：現代集成開關控制器通常具有多種保護機制，如過流保護、短路保護和過溫保護等，確保系統在異常情況下仍能安全運行。

低電磁干擾（EMI）：通過優化開關頻率和濾波設計，集成開關控制器可以有效降低電磁干擾，減少對外部設備的影響。

集成開關控制器的應用領域

消費電子：在智能手機、平板電腦和筆記本電腦等便攜式設備中，集成開關控制器被廣泛應用于電池充電和電源管理，確保設備在長時間使用中保持高效能。

工業自動化：在工業控制系統中，集成開關控制器用于電機驅動、傳感器供電和通信模塊的電源管理，提高系統的可靠性和能效。

汽車電子：現代汽車中的各種電子系統，如車載信息娛樂系統、導航系統和安全系統，都需要穩定的電源供應。集成開關控制器在這些系統中發揮了重要作用，確保了汽車電子設備的高效運行。

可再生能源：在太陽能和風能發電系統中，集成開關控制器用于逆變器和電池管理系統，提高了能量轉換效率，延長了電池壽命。

實際案例分析

例如亞德諾半導體新型 MAX16169等帶有電池保鮮密封件的按鈕控制器，這些器件的待機電流額定值僅為幾納安，如圖1所示。

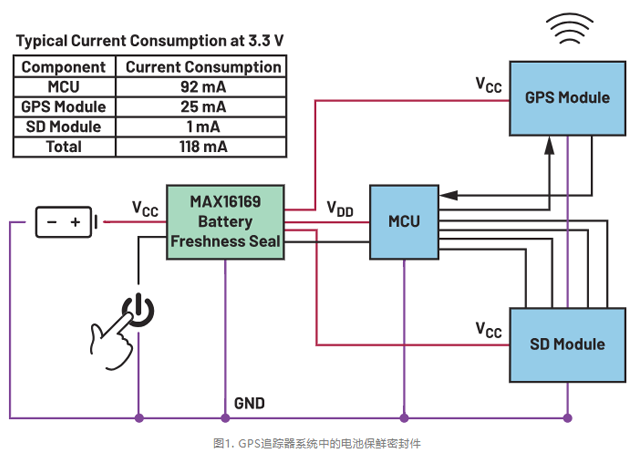

圖1. GPS追蹤器系統中的電池保鮮密封件

按下按鈕后，電池就會連接到負載。以圖1為例，電池將連接到微控制 (MCU)、安全數字(SD)模塊和全球定位系統(GPS)模塊。此外，MAX16163/MAX16164中的休眠模式也有助于進一步延長電池壽命。這些器件會周期性地在特定時間打開和關閉系統，定期喚醒系統中的器件，待其完成任務后，再次進入休眠模式。對于設備間歇運行的物聯網(IoT)等無線監控應用，此特性非常實用，可以通過降低待機期間的功耗，提高整體效率。圖2顯示了休眠模式（即SLEEP_TIMER狀態）下如何降低功耗；當電池連接到系統時（如圖1所示），則會出現ACTIVE_STATE。

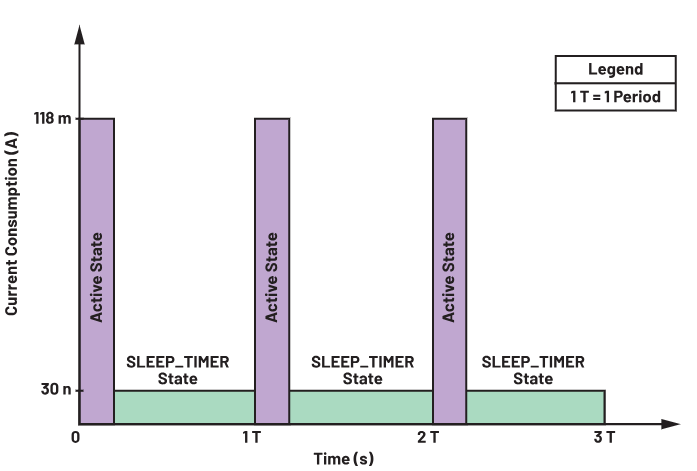

圖2. 休眠模式電流消耗

PCB制造的最佳實踐包括負責任的資源管理。這包括采取無形 化措施，即在電源中使用更少、更小、更輕的電子器件。為此，我們可以選擇單個封裝中包含多個功能的器件，從而減少所需PCB的尺寸，進而降低最終產品制造的能源消耗。例如，圖3中 MAX16150和MAX16169整合了負載開關和按鈕去抖功能，而 MAX16163/MAX16164還增加了時序功能。請注意，MAX16150和MAX16169 的方框圖非常相似。

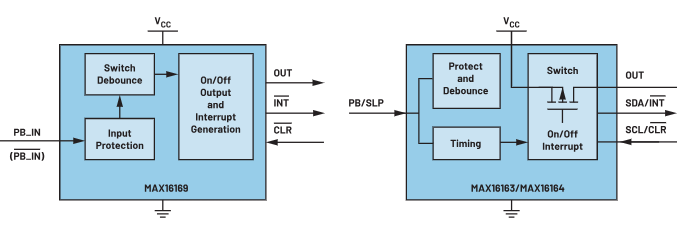

圖3. MAX16169和MAX16163/MAX16164方框圖

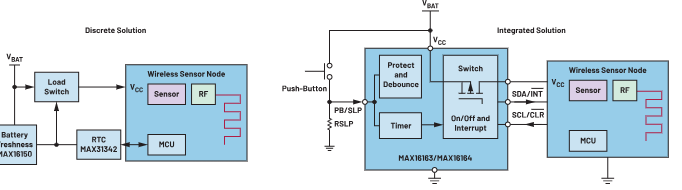

此外，傳統方法通常使用實時時鐘、負載開關和按鈕控制器來實現，圖4的集成解決方案將對此加以改進。MAX16163/MAX16164集成解決方案不僅能夠?qū)⒔鉀Q方案尺寸縮小60%，而且在保持相同功能的前提下，還能將電池壽命延長20% 。

解決方案與采用MAX16163/MAX16164的集成解決方案

如需MAX16163/MAX16164產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結論

集成開關控制器憑借其高效率、小型化、靈活性和低電磁干擾等優勢，已經成為提升系統能效的關鍵技術。無論是消費電子、工業自動化、汽車電子還是可再生能源領域，集成開關控制器都在發揮著重要作用。未來，隨著技術的不斷進步，集成開關控制器將在更多領域得到應用，為實現綠色、高效、可持續的能源利用做出更大貢獻。
