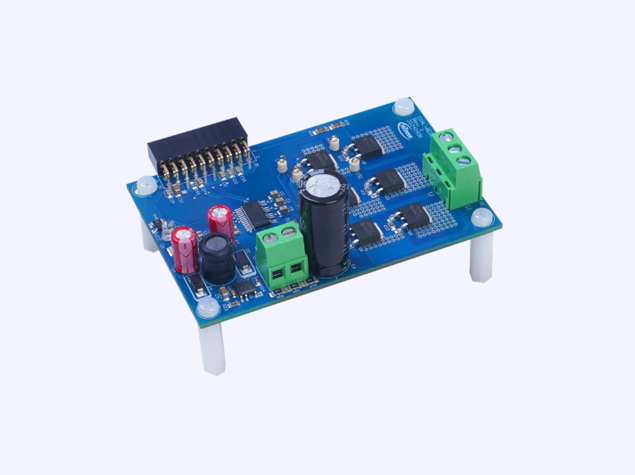

在電機控制領域，無刷直流(BLDC)電機由于其高效能和長壽命而備受青睞。為了更好地滿足市場需求并推動技術創新，英飛凌推出了一款全新的三相柵極驅動器評估板——EVAL-6EDL04I065PR。這款評估板搭載了最新的EiceDRIVER?柵極驅動器6EDL04I065PR與TRENCHSTOP?逆導型IGBT IKD06N60RC2，專為驅動BLDC電機設計。

EVAL-6EDL04I065PR評估板的核心在于采用英飛凌創新的薄膜-SOI（絕緣體上硅）技術的6EDL04I065PR柵極驅動器，它不僅支持高達+650V的最大阻斷電壓，而且具備集成低阻抗自舉二極管、過流保護(OCP)、使能和故障報告等功能。此外，該器件能夠承受電感負載應用中的負瞬態電壓，最高可達100V的重復負瞬態電壓，確保了系統的高可靠性。

此款評估板的特色之一是其緊湊的TSSOP-25封裝設計，相比傳統的TSSOP-28減少了3個引腳，同時實現了足夠的電氣間隙和爬電距離，特別適合于空間受限的應用場景。不僅如此，每個驅動器都配備了獨立的控制電路，支持CMOS和LSTTL兼容輸入，并且每相信號互鎖以防止交叉導通，進一步增強了系統的穩定性和安全性。

從應用角度來看，集成的超快、低RDS(on)自舉二極管不僅節省了空間，還降低了物料清單成本。快速準確的集成過流保護功能，相比于分立運算放大器元件解決方案，同樣可以節省空間和成本，同時有效地保護功率開關。此外，與標準結隔離技術相比，英飛凌的SOI技術可將電平位移損耗降低50%，使得設備能在更低溫度下運行，提高整體系統可靠性。

在競爭激烈的市場環境中，EVAL-6EDL04I065PR評估板憑借其獨特的優勢脫穎而出。集成自舉二極管的設計顯著節省了空間，并降低了BOM成本。針對VS引腳上的負瞬態電壓，該評估板具有出色的堅固性和抗噪能力，非常適合用于大家電如制冷壓縮機、空調機、風扇、水泵以及各種電機驅動器等應用場景。

為進一步支持開發人員，英飛凌提供了Altium PCB設計文件、Gerber PCB工藝文件、材料清單及PDF版本原理圖，方便工程師進行深入研究和產品開發。這不僅加速了產品研發周期，也促進了技術交流與進步。
