圣邦微電子近日發布了一款自主研發的高能效降壓型DC/DC轉換器SGM6040，其典型靜態電流僅60nA，適用于IoT設備、智能門鎖、可視化門鈴及公用事業表計等對功耗極為敏感的應用場景。該器件在延長電池壽命、提升系統效率方面表現優異，為工程師提供了極具競爭力的電源管理解決方案。

圣邦微電子SGM6040的關鍵性能參數包括：關斷模式輸入電流25nA、空載輸入電流60nA、100%占空比模式下空載電流120nA，以及在1μA負載下的80%以上轉換效率（輸入3.6V，輸出1.8V）。這些指標使其在極輕負載條件下仍能維持高效運行，特別適合以年為單位更換電池的長期應用。

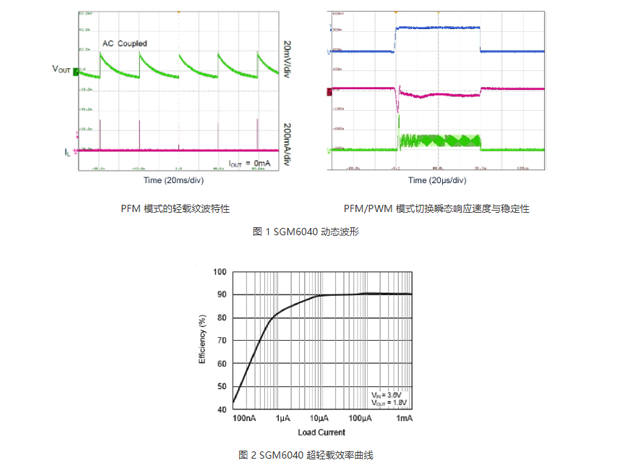

該芯片采用自適應紋波控制架構，在保持超低靜態電流的同時優化了輸出紋波，并具備出色的PFM/PWM模式切換瞬態響應能力，有效打破“低功耗=低性能”的傳統認知。圖1展示了其動態響應特性，而圖2則顯示了不同負載條件下的效率曲線，體現出SGM6040在各種工作狀態下的穩定性和效率優勢。

圖1和圖2

SGM6040支持1.8V至5.5V寬輸入電壓范圍，輸出電壓可在0.8V至3.4V之間調節，并提供高達750mA的輸出電流能力。通過VSET引腳可配置16種輸出電壓，配合COT（恒定導通時間）控制方式，實現快速響應與靈活配置。此外，芯片內置輸出放電功能，支持自動切換PFM或強制PWM模式，滿足多樣化設計需求。

在封裝方面，SGM6040提供TDFN-2×1.5-8L和WLCSP-0.89×1.19-6B兩種綠色封裝選項，便于應對空間受限的高密度布局需求。其外圍電路僅需4個小型無源元件即可構建完整電源系統，顯著簡化BOM并降低PCB面積要求。

SGM6040還具備多項工程師友好設計功能。例如STOP引腳可一鍵關閉開關操作，減少電磁干擾，適用于智能家居和醫療設備等EMI敏感環境；內部偏置電路在停止模式下仍保持運行，確保系統快速恢復。

應用場景方面，SGM6040可廣泛用于智能門鎖、可視化門鈴、公用事業表計、資產追蹤設備、可穿戴設備、便攜式醫療儀器、工業物聯網傳感器及智能家居產品。特別是在智能表計中，結合Li-MnO?或SOCl?等不可充電電池，SGM6040憑借其極低靜態電流特性，可大幅延長系統維護周期，降低運維成本。

SGM6040以其卓越的能效表現和靈活的設計特性，成為面向未來節能型電子產品的重要電源管理單元，助力工程師在碳中和目標下實現更高水平的技術創新。如需SGM6040產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
