近日，國內高性能模擬與數模混合芯片領先廠商思瑞浦（股票代碼：688536）正式發布全新16位數模轉換器（DAC）產品——TPC2221。該器件專為工業自動化、智能變送器及HART通信系統等高可靠性場景設計，集成了4mA~20mA電流輸出接口、低功耗高壓LDO、高精度基準源等多項功能，顯著提升了系統集成度與穩定性。代理銷售思瑞浦旗下全系列IC電子元器件-中芯巨能為您介紹TPC2221產品優勢。如需TPC2221產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

高精度輸出，滿足嚴苛工業標準

在工業控制系統中，二線制變送器通過兩根導線同時完成供電與信號傳輸，廣泛應用于遠距離測量和本安防爆環境。其核心性能指標之一是輸出電流的精度，通常要求控制在±0.1%~±0.5% FSR（滿量程誤差），而在精密控制或?qū)嶒?yàn)室應用中甚至需達到±0.05% FSR以內。

TPC2221在典型測試條件下（環路電壓24V，REFIN=REFOUT1，外部RSET精度0.05%，溫度范圍-40℃~85℃）表現出優異的常溫精度，誤差低于0.1% FSR；未校準時全溫區誤差小于0.12% FSR，經兩點校準后可優化至0.04% FSR，充分滿足高端工業現場對高精度信號輸出的需求。

超低靜態功耗，適配本安防爆場景

由于二線制變送器的最小輸出電流為4mA，因此整機自身功耗必須控制在3.2mA以下。TPC2221在開啟內部高精度基準和高壓LDO的前提下，靜態電流最大僅145μA，在保證性能的同時大幅降低系統待機功耗。

這一特性使其非常適合用于本質安全型（Intrinsically Safe）設備，尤其適用于高溫、潮濕或易燃環境中運行的工業儀表。

多檔位集成穩壓器，提升系統靈活性與效率

TPC2221內部集成了高壓線性穩壓器，支持多種輸出電壓配置（1.8V、2.5V、3.0V、3.3V、5V、9V、12V、20V），最大輸出電流可達7mA，能夠?yàn)橥獠總鞲衅鳌CU或其他電路模塊提供穩定電源。

此外，用戶還可選擇在其后級接入DC-DC轉換器，以進一步降低外圍元件耐壓等級并減少整體系統電流消耗。這種靈活的架構不僅有助于縮小PCB尺寸，還提高了系統的可靠性和能效表現。

優異動態響應，無過沖長線驅動能力

針對工業現場長線纜帶來的電感效應問題，TPC2221展現出出色的階躍響應性能。即使在串接47mH電感、輸入電容為168nF的極端條件下，仍能實現平滑穩定的電流建立過程，無任何過沖現象，確保系統運行的穩定性和安全性。

溫升控制出色，降低散熱設計壓力

在典型工作條件（環路電壓24V，電流24mA）下，TPC2221芯片功耗為0.5033W，實測溫升僅為21.3℃（環境溫度25℃）。若采用外部NMOS方案，功耗可降至0.2748W，芯片溫度進一步下降至38.5℃，有效降低散熱設計復雜度和成本。

完整產品特性一覽：

16位DAC，支持4mA~20mA、3.8mA~21mA、3.2mA~24mA多輸出范圍

內置高精度基準，溫度系數低至4ppm/°C

支持NAMUR標準輸出兼容

最大靜態電流150μA

支持HART通信、溫度監測與環路電壓監測

工作溫度范圍：?40°C 至 125°C

提供TSSOP-28與QFN-32封裝選項，便于小型化設計

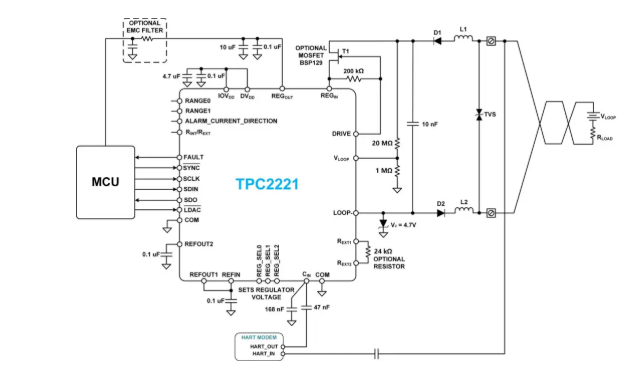

TPC2221典型應用電路圖

結語：

隨著工業4.0與智能制造的推進，高精度、低功耗、小體積的模擬前端芯片需求日益增長。TPC2221的推出，標志著思瑞浦在工業DAC領域邁出了關鍵一步。該產品不僅具備全面的技術優勢，還通過高度集成的設計理念，幫助工程師簡化系統架構、降低BOM成本，助力構建更高效、更可靠的智能工業傳感系統。
