在現代電子系統中，空間限制與電磁干擾（EMI）控制成為電源設計的關鍵挑戰。ADI的LTM8074等μModule?電源模塊通過高度集成和創新架構，在極小封裝內實現了高效、低噪聲的DC-DC電壓轉換功能，為工程師提供了一種兼顧性能與布局靈活性的解決方案。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您介紹LTM8074產品特點，如需LTM8074產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

μModule電源模塊的核心優勢：組件集成與尺寸優化

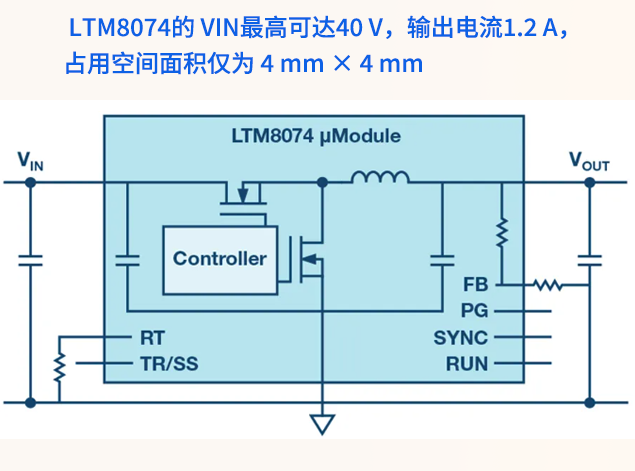

傳統開關電源通常需要控制器、MOSFET、電感及多個無源元件，電路復雜且占用大量PCB面積。而μModule電源模塊通過將這些元件全部集成在一個BGA封裝內部，顯著縮小了整體尺寸。例如，LTM8074采用4mm × 4mm × 1.82mm微型封裝，僅需兩個外部電容（0805封裝）和兩個電阻（0603封裝），即可構建完整的降壓型電源系統，適用于輸入電壓高達40V、輸出電流達1.2A的應用場景。

這種高集成度設計不僅簡化了電源開發流程，還降低了對電源專業知識的要求，使得非電源背景工程師也能快速完成系統級部署。

利用Silent Switcher技術降低EMI輻射

高速開關穩壓器在工作時會產生較強的電磁干擾，影響RF收發器、醫療設備或高精度測量系統的信號完整性。為此，LTM8074采用了Silent Switcher?架構，通過優化內部電流路徑和差分布局，有效抑制高頻dI/dt引起的EMI輻射。

實測數據顯示，該器件可輕松滿足CISPR22 B類輻射標準要求，減少了對外部濾波電路或金屬屏蔽的需求，從而進一步節省PCB空間并降低系統成本。此外，其低EMI特性也使其能夠安全地部署在靠近敏感模擬電路或高速數字接口的位置，避免因干擾導致的誤操作或性能下降。

快速瞬態響應與最小化輸出電容設計

在負載突變情況下，電源必須迅速調整輸出以維持穩定。LTM8074通過優化反饋環路補償機制，支持使用少量輸出電容（如2×4.7μF陶瓷電容）仍能保持良好的動態響應性能。圖3顯示，在12V輸入至3.3V輸出的配置下，其負載瞬態響應表現出色，輸出電壓偏移極小，驗證了其在輕載和重載切換中的穩定性。

這一特性對于空間受限或追求高密度布板的設計尤為重要，有助于減少外圍元件數量并提升整體可靠性。

熱管理與效率優化

盡管LTM8074體積小巧，但其內置的CoP（Chip-on-Package）封裝技術結合六面散熱結構，確保了在高功率密度下的熱穩定性。即使在滿載運行狀態下，溫度上升仍在可控范圍內，避免局部熱點對系統造成影響。

此外，LTM8074允許通過單個外部電阻設定輸出電壓，提供了靈活的電壓調節能力。若無需軟啟動功能，則可省略對應引腳的電容連接，進一步簡化電路。

結語

隨著電子產品向小型化、高性能方向發展，μModule電源模塊憑借其高集成度、低噪聲、優異EMI抑制能力和出色的熱管理性能，正逐步成為高端工業、通信、醫療及測試設備中的主流電源解決方案。LTM8074作為其中的代表產品，不僅展示了如何在8mm × 8mm左右的PCB區域內實現高達40V輸入、1.2A輸出的高效電源轉換，更為工程師在有限空間內實現可靠供電提供了全新的設計思路和技術手段。
