在汽車電子系統日益復雜的背景下，對關鍵電源節點的實時監控需求愈發迫切。圣邦微電子推出的SGM880xQ系列電壓監測芯片，專為滿足車規級應用而設計，具備高精度、低功耗和強抗干擾能力，適用于12V至24V車載電源系統及工業電源管理場景。圣邦微代理、原廠貨源-中芯巨能為您介紹SGM880xQ系列：關鍵參數、典型應用電路及選型表。

SGM880xQ系列關鍵參數

SGM880xQ是一款高性能電壓監控IC，支持最大45V輸入耐壓，工作電壓范圍涵蓋：

SGM880A-xQ：1.2V ~ 36V；

SGM880E-xQ：2.2V ~ 36V；

其典型靜態電流分別為：

SGM880A-xQ：3.0μA；

SGM880E-xQ：2.3μA；

非常適合低功耗、長續航系統使用。

電壓檢測閾值覆蓋2.3V至12V，分檔精細（2.3V~5V步進0.1V，5V~12V步進0.25V），精度高達±0.7%（25°C），溫度漂移系數僅40ppm/℃，確保寬溫范圍內穩定可靠運行。

該系列提供兩種版本：

A型：帶CD引腳，可外接電容設定DOUT輸出延遲時間；

E型：采用獨立SENSE引腳，提升電壓檢測精度并簡化外部配置。

封裝方面采用SOT-23-5綠色封裝，符合AEC-Q100車規標準，工作溫度范圍–40°C至+125°C，適應嚴苛的車載環境。

關鍵功能詳解

寬輸入耐壓與瞬態抑制能力

SGM880xQ VCC引腳最大承受電壓達45V，可有效應對車載系統中常見的電壓瞬變（如負載突降）。同時，其內置脈沖抑制機制能識別并忽略短時過壓干擾，避免誤觸發復位信號。

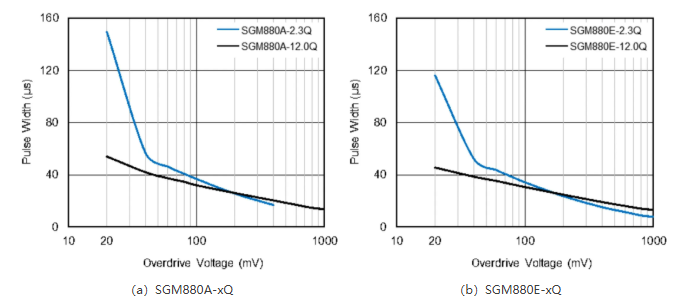

圖1所示的“過驅動電壓 vs 脈沖寬度”曲線顯示，在不同過驅動條件下，芯片能夠智能判斷是否為真實故障事件，從而決定是否觸發復位輸出。

圖1

可編程延時復位（SGM880A-xQ）

SGM880A-xQ通過CD引腳外接電容，用戶可靈活設置DOUT釋放延時時間。根據圖2數據，當CD=0.01μF時，延時約為90ms，適合需要延時復位或電源排序控制的應用場景。

圖2

獨立SENSE引腳（SGM880E-xQ）

SGM880E-xQ配備專用SENSE引腳，用于精準監測目標電壓軌，避免因PCB走線阻抗引起的測量誤差。特別適用于對電壓精度要求極高的控制系統。

SGM880xQ系列應用示例：車用蓄電池監控系統

在12V/24V車載電氣系統中，蓄電池是能量供應的核心單元，其實時電壓狀態直接影響整車電器運行穩定性。SGM880xQ可用于構建高效可靠的蓄電池電壓監控模塊：

SGM880A-xQ：適合需自定義復位延遲的場景，如發動機啟動時防止誤關斷；

SGM880E-xQ：適用于高精度檢測需求，如EPS、中控屏等關鍵子系統的供電監控。

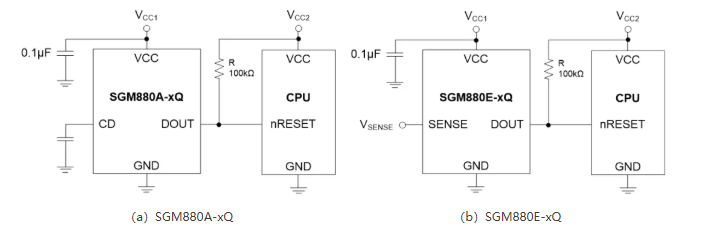

圖3展示了SGM880xQ在典型車用蓄電池系統中的連接方式。值得注意的是，由于DOUT引腳最大耐壓為7V，在高于此電壓的系統中應單獨為其提供上拉電源。

圖3

SGM880xQ系列選型表

總結

SGM880xQ系列憑借其高精度電壓檢測、寬輸入范圍、低功耗設計以及AEC-Q100認證的可靠性，成為汽車電子系統中理想的電壓監控解決方案。無論是用于電池管理系統（BMS）、電機控制器（MCU）供電監測，還是作為通用電源健康狀態指示器，SGM880xQ都能提供穩定、高效的監控保障。對于追求高集成度、低功耗與高可靠性的工程師而言，該系列產品無疑是一個值得重點考慮的技術選項。
