在設計開關電源時，電磁兼容性（EMC）問題始終是工程師必須面對的重要挑戰。而在眾多影響EMC性能的因素中，“熱回路”（Hot Loop）尤為關鍵。本文將從技術角度深入解析熱回路的定義、形成機制以及如何通過優化布局降低其帶來的噪聲干擾。

一、什么是“熱回路”？

在開關穩壓器中，功率MOSFET周期性地導通與關斷，導致電流在某些路徑上快速變化。這些路徑構成了所謂的“熱回路”。盡管該術語常被提及，但其本質并非一個完整閉合的電流回路，而是由多個瞬態電流路徑組成的動態結構。

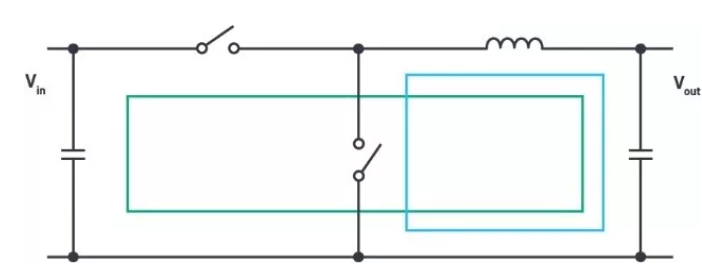

以典型的降壓轉換器為例，在高壓側MOSFET導通時，電流從輸入電容流向開關節點；而在低壓側MOSFET導通時，電流則從接地端流回開關節點。這兩個階段分別構成兩個獨立的電流環路（圖1）。由于這兩條路徑交替承載高頻開關電流，它們共同組成了我們常說的“熱回路”。

圖1

二、熱回路為何重要？

熱回路之所以成為EMC設計的核心關注點，主要因?yàn)樗邆湟韵绿匦裕?/p>

高di/dt：開關瞬間電流變化率極高，易引發強磁場輻射；

寄生電感效應：PCB走線和元件引腳存在寄生電感，快速開關時會產生電壓尖峰；

容性耦合：變化的電場可能耦合到鄰近電路，造成串?dāng)_和傳導噪聲；

高頻諧波成分豐富：容易產生超出EMC標準限值的輻射干擾。

因此，熱回路面積越大，產生的電磁干擾（EMI）就越嚴重。優化熱回路布局，是降低EMI、提升系統穩定性的有效手段。

三、熱回路布局優化策略

為減小熱回路的電磁影響，工程師應從以下幾個方面入手：

1. 縮短熱回路路徑長度

盡量將輸入旁路電容、功率MOSFET和電感等關鍵元件布置得盡可能靠近，以減少走線長度和寄生電感。

2. 減小環路面積

采用雙面PCB時，可在底層鋪設GND平面，并確保熱回路信號層緊鄰GND層，以形成低阻抗回路。

3. 對稱布線設計

如ADI的Silent Switcher? 2技術所示，將熱回路分為兩個對稱部分，可使產生的磁場相互抵消，從而顯著降低輻射噪聲。

4. 集成化封裝技術

例如ADI的LT8609S，通過將輸入電容集成進IC封裝內部，大幅縮短熱回路路徑，實現超低EMI表現。

四、Silent Switcher? 2 技術實例分析

LT8609S是一款集成了Silent Switcher? 2架構的高性能同步降壓穩壓器，其關鍵技術特點包括：

寬輸入電壓范圍：3V～42V；

支持高達2MHz的開關頻率；

高效率（>93% @ 12VIN → 5VOUT/1A）；

超低靜態電流（<2.5μA）；

內置旁路電容，顯著縮小熱回路尺寸；

支持?jǐn)U展頻譜調制，進一步抑制EMI峰值；

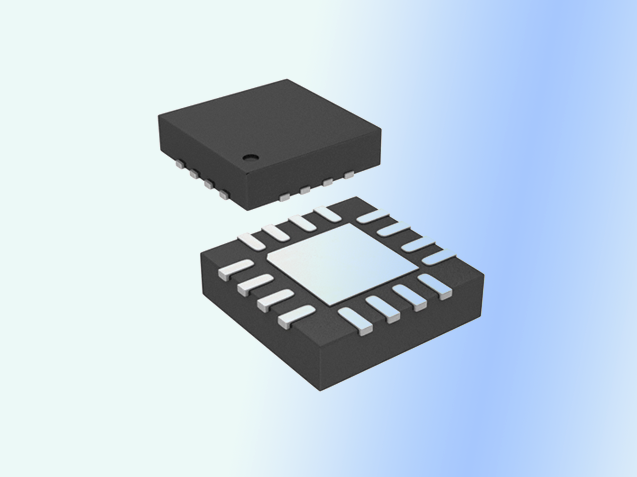

采用3mm x 3mm LQFN封裝，節省空間。

借助這一技術，即使在非理想PCB布局下，也能實現優異的EMC性能，大大降低了工程師的設計難度。如需LT8609S產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

五、結語

熱回路雖不是物理意義上的閉環，卻是影響開關電源EMC性能的關鍵因素之一。工程師在進行PCB布局時，應重點關注熱回路路徑的長度、面積及對稱性，并結合先進封裝技術和集成方案（如Silent Switcher? 2），以實現更高效、更穩定的電源系統設計。
