在現代工業應用中，數據采集系統扮演著至關重要的角色，它們不僅負責將傳感器測量的物理量轉換為數字信息，還需確保這些信息的高分辨率和準確性。本文旨在探討如何通過優化輸入級設計提升數據采集系統的整體性能，特別聚焦于可編程增益儀表放大器(PGIA)與模數轉換器(ADC)之間的協作。

系統需求與挑戰

隨著工業自動化水平的提高，對于溫度、流量、液位等物理參數的精確測量要求日益增加。這推動了對數據采集系統更高精度的需求。然而，信號噪聲、漂移以及不同類型的傳感器輸出特性差異等問題，給系統設計帶來了挑戰。為了保證原始測量信號不失真，選擇合適的組件和架構至關重要。

輸入級設計的關鍵要素

1. 緩沖與放大

輸入級需要具備緩沖能力以適應高輸入阻抗，并能夠根據下游ADC的要求調整電平或生成差分信號。采用PGIA可以靈活地調節增益，使得不同幅度的輸入信號都能覆蓋ADC的整個電壓范圍，同時滿足共模電壓要求。

2. 差分信號驅動

由于許多高性能ADC（如SAR ADC）要求差分輸入，而傳統的PGIA通常只提供單端輸出，因此需要額外的信號調理電路來實現從單端到差分的轉換。這種轉換雖增加了復雜度，但通過精心挑選元件，可以最小化引入的誤差。

PGIA與AD4020集成案例分析

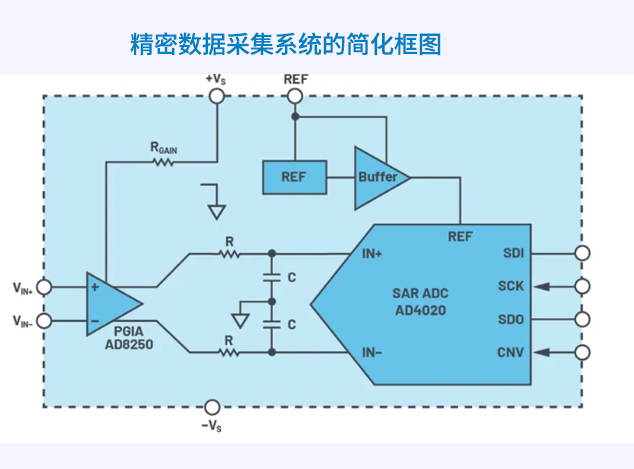

圖1展示了一個典型的精密數據采集系統框圖，包括基準電壓源、帶集成電源的基準電壓緩沖器、PGIA以及AD4020 SAR ADC。此設計利用PGIA的高輸入阻抗和優異的共模抑制比(CMRR)，直接驅動AD4020，從而簡化了信號鏈結構并提高了系統整體性能。

圖1

性能指標

線性度：典型值±2 ppm

偏置和增益漂移：分別為±3.5 ppm/°C和±6 ppm/°C

噪聲功率：超過–115 dB

這些指標支持高速率的數據轉換，并在整個增益范圍內保持一致的表現。此外，該系統還支持多種輸入配置（雙極、單極、單端或全差分），最大增益可達10倍，適用于廣泛的傳感器類型。

AD8250作為PGIA的選擇

AD8250是一款優秀的PGIA候選者，它具有以下特點：

小型封裝：10引腳MSOP

可編程增益選項：1、2、5、10

寬廣的工作電壓范圍：±5 V至±15 V

出色的直流和交流性能，包括高達98 dB的CMRR和低噪聲水平

AD8250的快速建立時間和高壓擺率使其成為處理動態信號的理想選擇，特別是在需要高精度的應用場景下。

如需AD8250產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結論

通過合理的設計和組件選擇，可以構建出既能滿足高精度要求又能應對復雜多變的工業環境的數據采集系統。PGIA與高性能ADC的有效結合，不僅可以減少系統復雜度，還能顯著提升數據采集的準確性和可靠性。對于追求極致性能的工程師來說，理解并掌握這些關鍵技術是至關重要的。未來的研究方向可能集中在進一步降低噪聲、提高集成度以及增強系統的魯棒性上。
