自2018年戰略布局工業控制和儲能市場以來，上海貝嶺持續專注于光伏儲能、伺服變頻、工業電源、BMS（電池管理系統）、電動工具及電動車等核心領域，致力于為客戶提供高性價比的半導體產品與系統解決方案。公司產品覆蓋電源管理、信號鏈產品和功率器件三大領域，通過八大產品線構建了完整的模擬和數模混合產品解決方案平臺，在高壓電機驅動領域的覆蓋率高達80%以上。

主功率鏈產品介紹

650V全系列IGBT及柵極驅動產品

上海貝嶺在高壓電機驅動主功率鏈中提供了豐富的650V全系列IGBT及其配套的柵極驅動產品，滿足不同應用場景的需求。

650V 10A~75A系列IGBT產品

基于G2 Trench FS IGBT工藝平臺，該系列產品對標市場主流的H4代產品工藝，采用3um pitch微溝槽技術，正面結構設計包括“Gate溝槽+dummy溝槽”，背面則采用優化的H FS工藝，實現了良好的Vcesat-Eoff折衷，并具備優秀的短路能力。終端采用了“FLR+場板技術”，確保最高工作結溫達到175℃，并通過HV-H3TRB加嚴可靠性測試。

該系列提供三個版本：

低頻版

Vge≤15V，tsc=5us的短路能力

推薦應用頻率2~25kHz

已廣泛應用于高壓伺服、工業縫紉機和跑步機等領域

低頻版plus

進一步優化正面結構，實現Vge≤16.5V，tsc=5us的短路能力

Vcesat typ=1.55V，特別適合變頻器等電機驅動應用

高頻版

良好的Vcesat-Eoff折衷特性，支持最高60kHz的應用頻率需求

650V 80A~200A系列IGBT產品

基于G3 Trench FS IGBT工藝平臺，該系列產品對標市場主流的H5代和H7代產品工藝，采用1.6um pitch微溝槽技術，正面結構包括“Gate溝槽+E短接溝槽+dummy溝槽”，背面采用優化的H FS工藝，實現了足夠低的Vceast和良好的開關損耗。終端采用優化的“VLD技術”，提高了芯片有效面積占比，同時確保最高工作結溫達到175℃，并通過HV-H3TRB加嚴可靠性測試。

該系列同樣提供三個版本：

低頻版

Vcesat_typ=1.5V，可實現Vge≤15V，tsc=3us的短路能力

推薦應用頻率2~25kHz

高頻版

Vcesat_typ=1.5V，推薦應用頻率20~30kHz

適用于光伏儲能和工業焊機等應用

特高頻版

Vcesat_typ=1.6V，推薦應用頻率30~50kHz

適用于充電樁、工業電源和工業焊機等應用

此外，還可根據客戶需求提供低頻版plus的定制化產品，實現Vge≤16.5V，tsc=5us的短路能力和Vcesat typ=1.5V。

柵極驅動產品

SA2636A

最高耐壓650V的全橋驅動器，用于驅動三相系統中的MOSFET或IGBT

提供300mA/600mA的拉灌電流能力

集成欠壓鎖定及可調電阻過流檢測功能，故障時立即關斷所有開關并輸出錯誤信號，內置290ns死區時間以提升系統安全性

BL2601A

高壓半橋柵極驅動芯片，專為驅動雙NMOS或IGBT設計，工作電壓可達600V

內置VCC/VBS欠壓保護（UVLO），輸入兼容3.3-15V邏輯

上下管延時匹配典型50ns，提供+0.3A/-0.6A的驅動能力，采用SOP8封裝

高壓電機驅動系統全鏈路芯片一站式選型指南

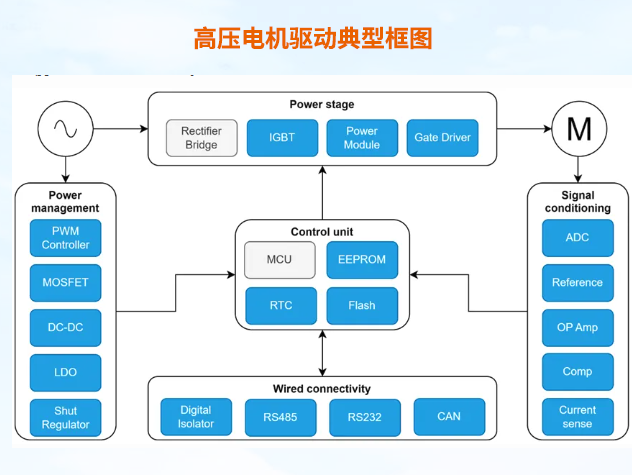

在高壓電機驅動系統中，除了核心的主功率變換鏈，高效的電源管理和精確的信號處理也是確保系統穩定運行的關鍵環節。上海貝嶺憑借其全面的模擬芯片產品線，能夠為這些環節提供完整的配套解決方案：

電源管理芯片:包括PWM控制器、DC-DC轉換器、LDO及穩壓器，為系統中的控制電路、傳感器和接口提供穩定、潔凈的各級供電

信號鏈芯片:包括隔離接口、運算放大器、EEPROM等，負責實現關鍵的信號隔離、調理、通信與數據存儲功能

這些產品與主功率鏈協同工作，共同構筑高性能、高集成度的電機驅動平臺。

下表是高壓電機驅動系統上海貝嶺器件選型表

如需以上產品規格書、樣片測試、采購等需求，請加客服微信：13310830171。
