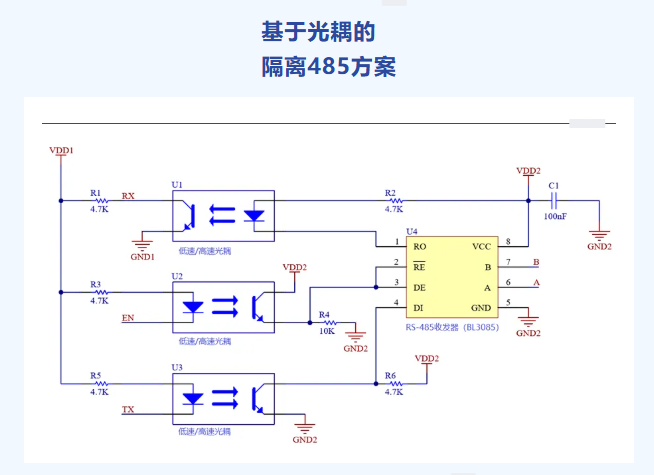

在工業控制、電能計量、光伏儲能及白色家電等應用中，RS-485接口因其優異的差分信號抗干擾能力和遠距離通信特性，成為主流的串行通信標準之一。然而，隨著系統對通信速率要求的提升，傳統基于低速光耦（如PC817）的隔離方案在傳輸速率超過115.2 kbps時，常出現信號失真、時序抖動等問題，影響通信穩定性。

為實現更高性能的隔離通信，設計工程師面臨兩種選擇：一是采用高速光耦，但成本顯著上升；二是改用數字隔離器，雖性能優越但BOM成本增加。為此，上海貝嶺推出的混合隔離方案——BL7221CAH數字隔離器 + DPC-817光耦 + BL3085 RS-485收發器，提供了一種高性價比的優化路徑，在幾乎不增加成本的前提下，將RS-485通信速率提升至500 kbps以上，同時降低系統功耗與PCB占用面積。

該方案的核心思路是“分路隔離”：數據線采用高速數字隔離器，控制線仍使用成熟低速光耦。具體而言，RS-485收發器BL3085的數據引腳（RO/DE/RE）通過BL7221CAH雙通道數字隔離器進行隔離，確保高速數據傳輸?shù)耐暾裕欢鼓芏耍―E/RE）則繼續使用DPC-817光耦隔離，兼顧成本與可靠性。

BL7221CAH采用雙電容隔離柵技術，支持最高1 Mbps的傳輸速率，典型功耗僅為1.2 mA/通道（@1 Mbps），較傳統光耦降低約50%。其具備3750 VRMS隔離耐壓、565 VDC最大工作隔離電壓，CMTI抗擾度達±120 kV/μs，ESD防護（HBM）超過6000 V，并內置失效保護電路，確保信號完整性。SOP8封裝下仍滿足工業級-40℃~125℃工作溫度范圍，適用于嚴苛工業環境。

配合使用的BL3085為半雙工RS-485收發器，支持3.3V或5V供電，在5V供電時最大速率可達500 kbps，支持總線掛接256個節點。其I/O引腳具備±15 kV ESD（IEC 61000-4-2接觸放電）防護，內置失效保護設計，避免總線開路或短路時的誤觸發。SOP8封裝便于布局，與隔離器件形成緊湊設計。

DPC-817作為使能信號隔離器件，CTR（電流傳輸比）范圍寬（50%~600%），支持高溫工作（最高+110℃），并通過UL安全認證，滿足基本絕緣要求。其5000 VRMS隔離電壓可有效保障控制信號的安全傳輸。

該混合方案在保持與傳統光耦方案相近BOM成本的同時，顯著提升了通信性能與系統能效，特別適用于對成本敏感但需提升通信速率的終端設備，如智能電表、變頻家電、光伏逆變器、PLC模塊等。對于工程師而言，該方案無需重新設計架構，僅需替換部分器件，即可實現系統通信能力的躍升，是實現RS-485接口升級的實用型技術路徑。
