在為過程控制應用如可編程邏輯控制器(PLC)或分布式控制系統(DCS)模塊設計模擬輸入模塊時，工程師們常常面臨如何在保證性能的同時降低成本和復雜性的挑戰。傳統上依賴于雙極性±15V電源的設計增加了物料清單(BOM)成本及設計難度。代理銷售ADI(亞德諾)旗下全系列IC電子元器件-中芯巨能將為您介紹了一種基于AD4111的新型解決方案，該方案通過使用單個5V電源軌大幅簡化了設計，并提供了更高的集成度與精度。

AD4111技術規格與特性

高度集成的前端

AD4111是一款24位∑-Δ型模數轉換器(ADC)，它集成了模擬前端(AFE)，使得設備可以直接接受±10V電壓輸入和0mA至20mA電流輸入，而無需外部組件即可運行在單個5V或3.3V電源下。這種高度集成化的設計不僅縮短了開發周期，還顯著降低了BOM成本和電路板空間需求。

精確測量與開路檢測

AD4111具備高阻抗輸入（最小1MΩ），這意味著它可以去除傳統的±15V外部緩沖器，進一步節省資源。此外，AD4111還提供獨特的開路檢測功能，解決了以往單5V設計中缺乏開路檢測的問題。這使得故障診斷更加簡便，同時也消除了對額外高阻抗電阻的需求。

強大的EMC性能

考慮到PLC和DCS模塊通常部署于惡劣的工業環境中，AD4111經過嚴格測試以確保其電磁兼容性(EMC)。該器件符合多項IEC標準，包括ESD、EFT和浪涌防護要求，以及CISPR 11輻射發射標準。這意味著采用AD4111的設計可以更快地通過EMC認證，減少設計和測試階段的時間與成本。

AD4111應用優勢

減少設計復雜性和成本

AD4111（訂購料號AD4111BCPZ和AD4111BCPZ-RL7）的出現極大地簡化了模擬輸入模塊的設計流程。由于其內置基準電壓源和內部時鐘，設計師可以選擇是否使用外部組件來滿足更高精度或更低溫度誤差的需求。此外，AD4111的總不可調整誤差(TUE)規范旨在達到系統級別的要求，對于許多應用場景來說，可能不再需要額外的校準步驟。

提升系統可靠性和準確性

通過集成多種保護機制和先進的信號處理能力，AD4111能夠在保持高精度的同時抵御各種干擾。例如，在20SPS采樣率下，每個通道能夠?qū)崿F(xiàn)85dB的50Hz/60Hz噪聲抑制，確保了即使在存在電力線干擾的情況下也能獲得準確的數據采集結果。

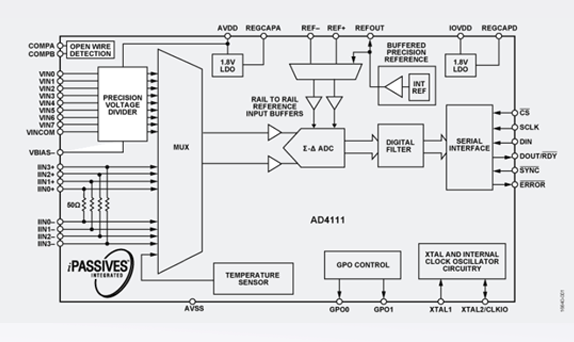

AD4111原理圖

AD4111引腳圖
