在高電流、小尺寸電源設計中，熱管理與封裝效率是工程師面臨的兩大核心挑戰。Analog Devices的LTM4626（12A）和LTM4638（15A） μModule?穩壓器，采用創新的內置組件級封裝（CoP）結構，結合頂部裸露電感作為散熱路徑，在緊湊封裝內實現了出色的熱性能和高功率密度，非常適合用于FPGA、ASIC、DSP等高性能數字芯片的供電系統。代理銷售Analog Devices（簡稱：ADI）旗下全系列IC電子元器件-中芯巨能為您介紹LTM4626和LTM4638產品優勢。如需LTM4626和LTM4638產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、封裝創新：CoP結構提升散熱效率

傳統DC/DC模塊通常將電感置于封裝底部或外部，導致熱量集中在PCB局部區域，影響系統穩定性。LTM4626/LTM4638則采用**內置組件級封裝（Component-on-Package, CoP）**技術，將功率電感直接安裝在模塊頂部，并通過金屬裸露部分與空氣接觸，形成高效散熱通道。

這種設計的優勢包括：

快速導出MOSFET熱量，降低內部溫升；

減少對PCB銅箔散熱的依賴，適用于單面布板；

在有限空間內實現更高輸出電流能力。

實測數據顯示，在75°C環境溫度、200 LFM氣流條件下，兩款器件均能在滿載（12A / 15A）下穩定輸出1V電壓，無需降額運行，展現出優異的熱穩定性。

二、電氣特性與功能亮點

LTM4626/LTM4638均為電流模式控制的同步降壓型μModule穩壓器，支持3.1V至20V寬輸入范圍，輸出電壓可調范圍為0.6V至5.5V，具備以下關鍵特性：

±1.5%全溫區輸出精度，滿足高精度供電需求；

差分遠程檢測功能，補償PCB走線壓降；

軟啟動與輸出跟蹤，支持多路電源時序控制；

頻率可調（400kHz～3MHz）或外同步，便于EMI優化；

內置過壓、過流、過熱保護，增強系統可靠性。

兩款器件引腳兼容，便于在12A與15A之間靈活選型與替換。

三、并聯擴展設計：輕松構建高電流系統

得益于其電流模式控制架構，LTM4626/LTM4638支持多片并聯運行，并通過連接各器件的時鐘引腳實現異相工作，從而有效降低輸入與輸出紋波。

例如，使用兩個LTM4638并聯即可實現30A輸出能力，四相并聯更可擴展至60A以上。該方案不僅提升了系統的功率密度，也簡化了布局復雜度，避免使用復雜的均流控制器。

四、精簡外圍設計：全陶瓷電容解決方案

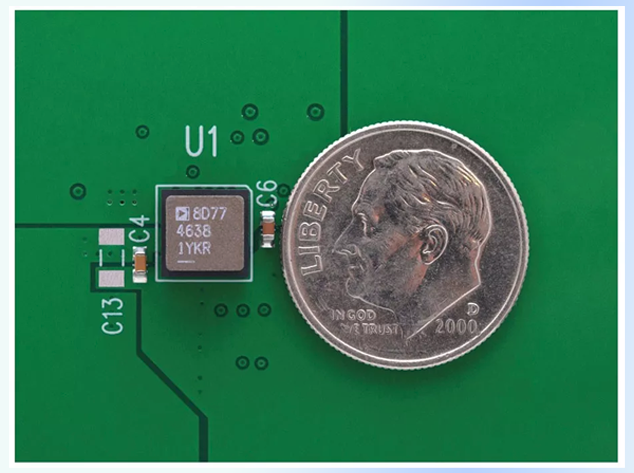

圖2展示的典型應用中，僅使用數個陶瓷電容和一個雙面PCB，即可實現完整的15A電源轉換模塊，整體尺寸僅為6.25mm × 6.25mm。

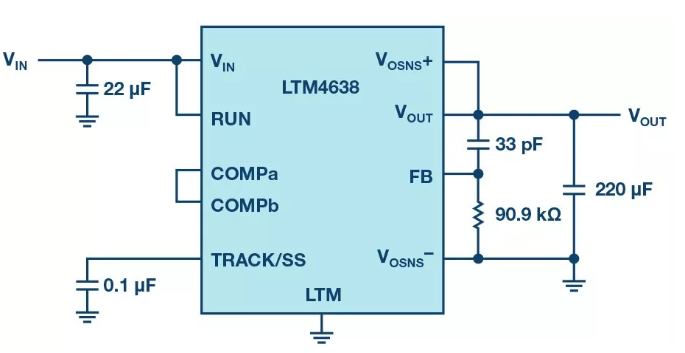

如圖3所示，LTM4638支持全陶瓷電容設計方案，僅需少量輸入輸出電容及一個反饋電阻網絡即可完成完整電路搭建。配合背面布板策略，可進一步壓縮PCB占用面積，適合空間受限應用。

五、總結

LTM4626和LTM4638憑借其獨特的CoP封裝結構、高集成度和出色的熱性能，為工程師提供了一種高效、緊湊的高電流電源解決方案。它們不僅簡化了設計流程，還通過并聯擴展機制支持更高功率需求，廣泛適用于通信設備、工業自動化、測試儀器以及便攜式醫療設備等領域。
