隨著數據中心和通信設備對功率密度與效率要求的不斷提升，傳統隔離式48V/54V總線轉換器正逐漸被非隔離型高密度方案取代。ADI的LTC7821混合式轉換器控制器，通過創新拓?fù)浣Y(jié)構，在保持高效、高密度的同時實現輸出電壓調節能力，成為新一代中間總線轉換器（IBC）的理想選擇。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您介紹LTC7821產品特性及優勢。如需LTC7821產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、為何需要混合式轉換器？

在傳統的48V至12V總線轉換應用中，降壓型轉換器受限于高輸入電壓帶來的開關損耗，通常工作頻率較低（100kHz~200kHz），導致電感體積大、瞬態響應慢、整體解決方案尺寸大。而電荷泵雖然具備高能量密度優勢，但不具備電壓調節功能，難以滿足高電流、寬負載變化的應用需求。

LTC7821結合了電荷泵與傳統降壓拓?fù)涞膬?yōu)點，采用“混合式”架構，使所有MOSFET僅承受一半輸入電壓，從而：

使用低額定電壓MOSFET，降低導通與開關損耗；

支持高頻工作（最高1.5MHz），減小電感尺寸；

實現閉環電壓調節與多相擴展能力。

二、LTC7821關鍵特性與優勢

LTC7821是一款峰值電流模式控制的混合式轉換器控制器，主要特點包括：

寬輸入電壓范圍：10V至72V（最大80V）；

可鎖相固定頻率控制：200kHz～1.5MHz；

集成四路5V MOSFET驅動器；

支持RSENSE或DCR電流檢測；

支持CCM、DCM及Burst Mode?工作模式；

多相操作支持：CLKOUT引腳便于構建多相并聯系統；

全面保護機制：短路、過流、輸入欠壓等；

小型QFN封裝：32引腳，5mm×5mm。

這些特性使其非常適合用于高性能電源系統中的高密度中間總線轉換。

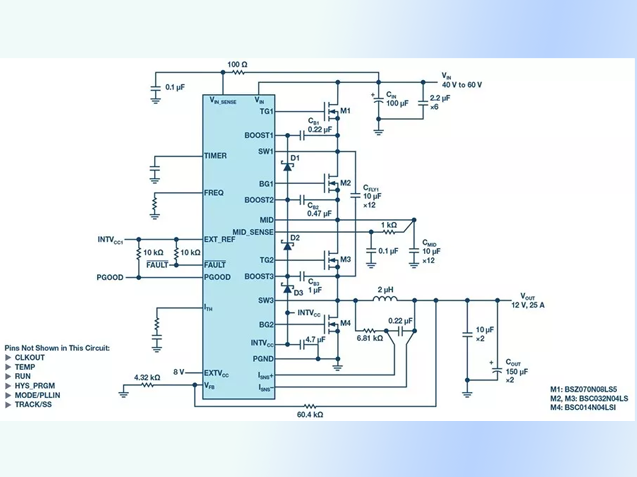

三、典型應用：48V至12V/25A單相設計

以一個基于LTC7821的48V至12V/25A單相轉換器為例，在400kHz開關頻率下實現了超過97%的滿載效率。相比傳統降壓拓?fù)洌撛O(shè)計顯著提升了功率密度（約640W/in3），同時縮小了解決方案尺寸至約1.45英寸×0.77英寸。

關鍵設計要點包括：

飛跨電容CFLY與CMID均使用多個陶瓷電容（如12個1210尺寸10μF電容）；

電感僅需承受VIN/2電壓應力，允許使用更小的2μH電感；

底部三個MOSFET可使用40V器件，頂部開關使用80V器件以應對啟動時全電壓沖擊。

熱測試顯示，在23°C環境溫度無風冷條件下，熱點溫度僅為92°C，表現出優異的熱管理性能。

四、多相擴展：支持更高功率應用場景

LTC7821可通過CLKOUT與PLLIN引腳實現多相并聯，輕松擴展至100A以上輸出能力。例如，一個4相1.2kW系統可在每相保持相同功率級結構的前提下，實現高達97.1%的滿載效率，并保證良好的均流性能。

在200LFM氣流輔助散熱下，熱點溫度降至81°C，適用于高密度服務器、交換機和通信設備中的供電系統。

五、總結

LTC7821憑借其混合式拓?fù)浼軜?gòu)，突破了傳統降壓與電荷泵的局限，為48V總線轉換提供了一種兼具高效率、高功率密度與靈活擴展性的全新方案。對于追求緊湊布局、高效運行的數據中心和電信系統設計者而言，LTC7821不僅降低了系統成本與復雜度，還顯著提升了電源模塊的整體性能。

工程師在使用時應重點關注飛跨電容選型、MOSFET耐壓等級以及多相同步配置，以充分發揮其在高頻、高電流場景下的優勢。
