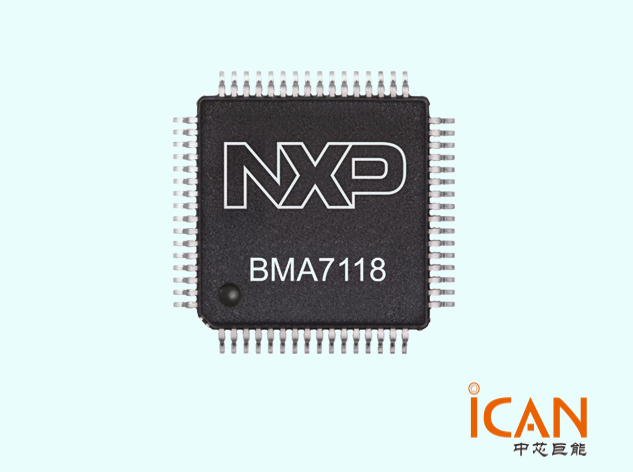

BMA7118是恩智浦專為汽車級鋰離子電池管理系統（BMS）設計的高精度電池控制器IC，具備從8到18節電芯的靈活監測能力。其核心優勢在于集成高精度測量架構、功能安全支持與電化學阻抗譜（EIS）兼容性，適用于高可靠性電動汽車與工業儲能應用。來自全球授權的恩智浦代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供BMA7118：技術詳解及原理圖。

BMA7118技術詳解

高精度電壓測量與EIS支持

BMA7118為每個電壓測量通道配備獨立的高精度ADC，確保通道間高度同步，滿足EIS（電化學阻抗譜）對多通道同步采樣的嚴苛要求。EIS技術通過注入小信號交流激勵并分析電池阻抗特性，可實現電池SOC（荷電狀態）、SOH（健康狀態）和溫度的無損在線估算，提升BMS智能化水平。

該器件在電壓測量精度上表現優異：

典型測量誤差低至±0.8 mV

超低長期漂移，確保系統在整個生命周期內保持高精度

支持外部溫度傳感器（如NTC）和輔助電壓通道測量，實現全面的電池狀態感知

得益于產品系列化設計，BMA7118與同系列產品引腳兼容、軟件可復用，客戶可在無需重新布局PCB或重寫驅動代碼的前提下，低成本升級至支持EIS的系統架構，顯著縮短開發周期。

功能安全與冗余架構

BMA7118符合ISO 26262標準，支持ASIL D級功能安全，是目前BMS監控芯片中的最高等級。其安全能力源于完全冗余的內部架構：

獨立的電壓測量路徑與邏輯控制單元

冗余時鐘源與監控電路

完整的故障檢測機制，包括開路、短路、通信錯誤等

所有關鍵功能均通過FMEDA（故障模式、影響與診斷分析）驗證，滿足SEooC（獨立安全單元）開發流程要求，可作為安全相關系統的核心組件。

集成DC-DC與低功耗設計

器件內部集成高效DC-DC轉換器，可直接從電池包高壓側取電，為芯片自身及相鄰監控單元供電，無需外置LDO或電源模塊。該設計不僅降低外部BOM成本，還將靜態電流消耗控制在典型5 mA，顯著提升系統能效，尤其適用于待機功耗敏感的車輛應用場景。

靈活的通信與擴展能力

BMA7118支持兩種通信接口，適應不同系統拓?fù)洌?/p>

隔離式菊花鏈：通過變壓器或電容隔離，支持多達62個節點級聯，適用于高電壓電池包的分布式架構。

SPI接口：用于非隔離或中央式BMS系統，便于與主控MCU連接。

通信協議具備CRC校驗、重傳機制和故障隔離功能，確保數據傳輸?shù)目煽啃浴?/p>

BMA7118應用場景

電動汽車BMS：作為從控單元（Slave BMS），實現電芯電壓、溫度的高精度采集與EIS激勵響應，支持ASIL D系統構建。

工業儲能系統（ESS）：在大型儲能柜中用于電池簇監控，提供高可靠性與長期穩定性。

插電式混合動力車（PHEV）與純電動車（BEV）：滿足AEC-Q100認證要求，適應嚴苛的車載環境。

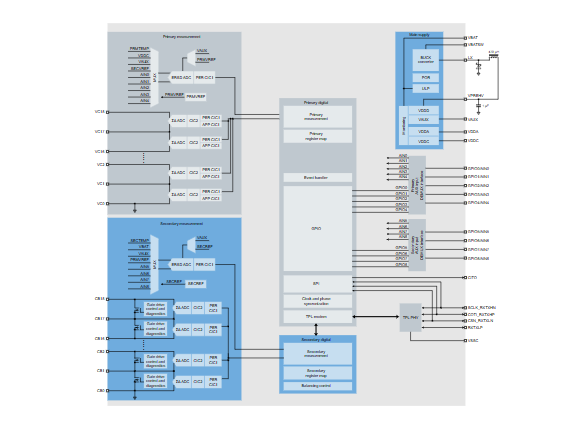

BMA7118原理圖
